ウェーハタイプのバタフライバルブの設置に関しては、水平または垂直であろうと、パイプラインの向きが重要な役割を果たします。ウェーハタイプのバタフライバルブのサプライヤーとして、私は各インストールシナリオに伴う明確な違いと考慮事項を直接目撃しました。このブログでは、これらの違いを掘り下げて、ウェーハタイプのバタフライバルブをインストールする際に情報に基づいた決定を下すのに役立ちます。
1。重力と流体の流れ
水平パイプライン
水平パイプラインの設置では、重力は流体の流れの方向に垂直に作用します。これは、バルブディスクがバルブが開いているか閉じているときに比較的均一な力分布の影響を受けることを意味します。流体はバルブディスクを横切って水平に流れ、圧力低下は主にバルブの設計と流量の影響を受けます。
水平インストールの利点の1つは、バルブの視覚検査を簡単にできることです。メンテナンス担当者は、垂直面での作業の課題に対処することなく、チェックと調整のためにバルブに簡単にアクセスできます。さらに、液体内の堆積物または破片は、バルブディスクに蓄積するのではなく、パイプラインの底に沈殿する可能性が高く、閉塞のリスクが低下します。
ただし、水平パイプラインでは、特により大きな直径または高流量アプリケーションで、バルブの追加のサポートが必要になる場合があります。パイプライン内のバルブと流体の重量は、時間の経過とともにたるみを引き起こす可能性があり、これがバルブの性能とシーリング能力に影響を与える可能性があります。
垂直パイプライン
垂直パイプラインでは、重力は流体の流れの方向に平行に作用します。バルブが開いていると、流体は上または下向きに流れます。流体が上向きに流れている場合、バルブディスクは重力を克服して完全に開く必要があります。これにより、特に流量が低い場合、水平の設置と比較して、わずかに高い圧力低下が発生する可能性があります。
一方、流体が下向きに流れている場合、重力はバルブの開口部に役立ちます。ただし、流動液の力によりバルブディスクが閉まるリスクも高まり、バルブ成分の摩耗を引き起こし、シーリング表面に損傷を与える可能性があります。
垂直設備は、水平パイプラインに比べて床面積が少ないため、スペースが制限されているアプリケーションで有益です。また、流体が自由に下向きに流れる可能性があるため、パイプラインの排出が必要な用途にも適しています。
2。シーリングと漏れ
水平パイプライン
水平設備では、ウェーハタイプのバタフライバルブのシーリング性能が一般的に予測可能です。バルブディスクは安定した位置にあり、シーリング力はバルブシートの周囲に均等に分布しています。これにより、シールを締めるのに役立ち、漏れのリスクを軽減します。
ただし、時間の経過とともに、バルブディスクの重量がわずかに垂れ下がる可能性があり、シーリング性能に影響を与える可能性があります。バルブが適切に整列し、シーリング表面が良好な状態にあることを確認するには、定期的なメンテナンスと検査が必要です。
垂直パイプライン
垂直設備は、シーリングのためのユニークな課題を提示します。バルブが垂直位置にある場合、重力の影響により、シーリング力が均等に分布しない場合があります。バルブディスクが適切に中心になっていない場合、または不整合がある場合、シーリング表面の不均一な摩耗や漏れの増加につながる可能性があります。
さらに、流体の流れの方向は、シーリング性能にも影響を与える可能性があります。たとえば、流体が上向きに流れている場合、シーリング表面への圧力が低下し、漏れのリスクが高まります。最適なシーリングを確保するために、垂直パイプラインのバルブの設置とアラインメントに特に注意を払う必要があります。
3。インストールとアライメント
水平パイプライン
水平パイプラインにウェーハタイプのバタフライバルブを設置するのは比較的簡単です。バルブは通常、2つのフランジの間に挟まれており、ボルトは適切なシールを確保するために均等に締められます。整列は、バルブ成分にストレスを引き起こし、早期故障につながる可能性があるため、水平設備ではアライメントが重要です。
バルブを取り付ける前に、パイプラインが適切にサポートおよび水平になっていることを確認することが重要です。これにより、たるみを防ぎ、バルブが直線に設置されるようにします。さらに、パイプラインのフランジはきれいで、良いシールを確保するために破片がない必要があります。
垂直パイプライン
垂直インストールには、より慎重な計画と調整が必要です。適切な動作を確保するには、バルブを完全に垂直な位置に設置する必要があります。これには、バルブが中央にあることを確認するために、アライメントツールと手法を使用する必要があります。
垂直パイプラインにバルブを設置する場合、メンテナンスと検査のためにバルブのアクセシビリティを考慮することも重要です。バルブは、パイプラインシステムの混乱を引き起こすことなく、簡単に到達できる場所に設置する必要があります。
4。メンテナンスと検査
水平パイプライン
水平パイプラインのウェーハタイプのバタフライバルブのメンテナンスと検査は、一般に垂直設備に比べて一般的に簡単です。バルブは側面から簡単にアクセスでき、コンポーネントは厄介な角度で作業することなく検査および交換できます。
バルブディスク、シート、シールの定期的な検査は、それらが良好な状態であることを確認することをお勧めします。摩耗、腐食、または損傷の兆候は、さらなる問題を防ぐために迅速に対処する必要があります。
垂直パイプライン
垂直インストールにより、メンテナンスと検査により困難になります。特に背の高いパイプラインでは、バルブへのアクセスが制限される場合があります。検査とメンテナンスのためにバルブに到達するには、はしごや足場などの特別な機器が必要になる場合があります。
さらに、バルブの向きにより、特定のコンポーネントの検査がより困難になります。たとえば、バルブディスクの底部は、垂直インストールでアクセスして検査するのが難しい場合があります。すべてのコンポーネントが適切に検査および維持されるように、メンテナンス中に追加の注意を払う必要があります。
5。アプリケーション - 特定の考慮事項
水平パイプライン
水平パイプラインは、水処理プラント、HVACシステム、産業プロセス配管などの用途で一般的に使用されています。これらのアプリケーションでは、比較的安定した流れ条件とメンテナンスのための簡単なアクセスにより、水平設備が人気のある選択肢になります。
たとえば、水処理プラントでは、水平パイプラインを使用して、ある処理段階から別の処理段階に水を輸送します。これらのパイプラインのウェーハ型バタフライバルブは、植物の効率的な動作を確保するために簡単に検査および維持できます。
垂直パイプライン
垂直パイプラインは、高層ビル、石油プラットフォーム、発電所などのアプリケーションでよく使用されます。高層ビルでは、垂直パイプラインを使用して、さまざまな床に水やその他の液体を供給します。スペース - 垂直インストールの節約の利点は、これらのアプリケーションに最適です。

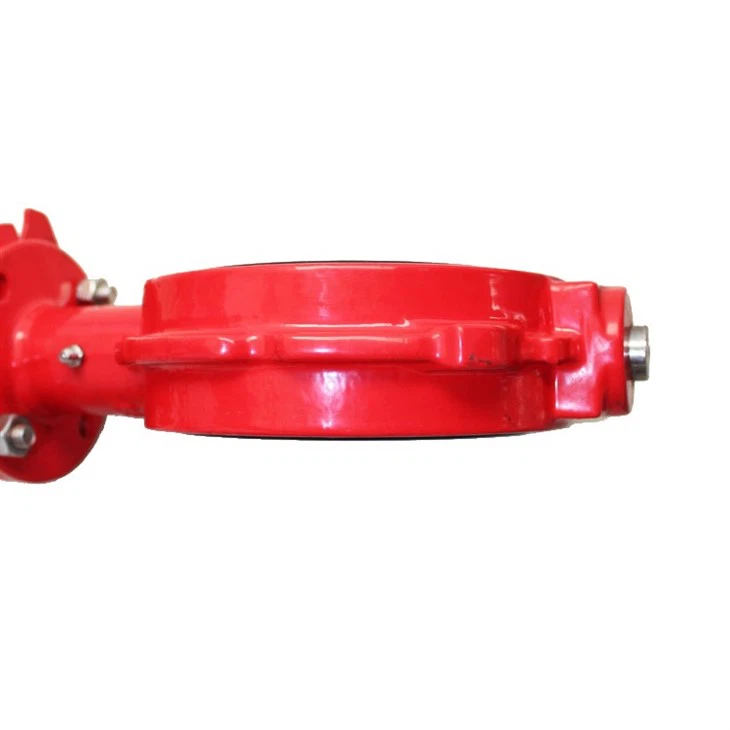

の上オイルプラットフォーム、垂直パイプラインは、石油とガスの輸送に使用されます。垂直パイプラインが高圧下で流体の流れを処理する能力と限られたスペースでは、これらの厳しい用途に適しています。
結論
ウェーハタイプのバタフライバルブのサプライヤーとして、特定のアプリケーションに適切な設置オリエンテーションを選択することの重要性を理解しています。それが水平パイプラインであろうと垂直パイプラインであろうと、各インストールシナリオは、独自の課題と利点を提示します。
水平のインストールを検討している場合は、メンテナンスの容易、より予測可能なシーリングパフォーマンス、より安定した流れ環境から利益を得ることができます。一方、垂直設備はスペースを提供します - 節約の節約であり、排水または上方/下向きの流れが必要なアプリケーションに適しています。
当社では、幅広いウェーハタイプのバタフライバルブを提供しています。プラスチックバタフライバルブそしてラグタイプウェーハバタフライバルブ、特定のニーズを満たすため。当社の専門家チームは、アプリケーションに適切なバルブとインストール方法を選択できるように、ガイダンスとサポートを提供できます。
ご質問がある場合、またはバルブの要件について話し合いたい場合は、お気軽にお問い合わせください。パイプラインシステムで最適なパフォーマンスを実現するのに役立つ最高品質の製品とサービスを提供することをお約束します。
