バタフライ バルブの選択には、媒体の特性、動作パラメータ、動作要件などの複数の要素を慎重に考慮する必要があります。その耐用年数は、材質、動作条件、メンテナンスなどの要因に影響されます。詳細は以下のとおりです。
1. バタフライバルブの推奨条件
バタフライ バルブの主な利点は、コンパクトな構造 (小型軽量)、素早い開閉、および低い流れ抵抗 (完全に開いたときにディスクが媒体に対する障害を最小限に抑えること) です。したがって、次のシナリオに特に適しています。
1) 適切な媒体、圧力、温度のシナリオ
• メディアの種類:
￮ 水、空気、天然ガス、石油、下水など、非{0}}高粘度-かつ非結晶性の媒体に適しています。- (アスファルトや溶融プラスチックなどの高粘度媒体はディスクにくっつく傾向がありますが、特定の化学溶液などの結晶化媒体はディスクがくっつく可能性があります。)

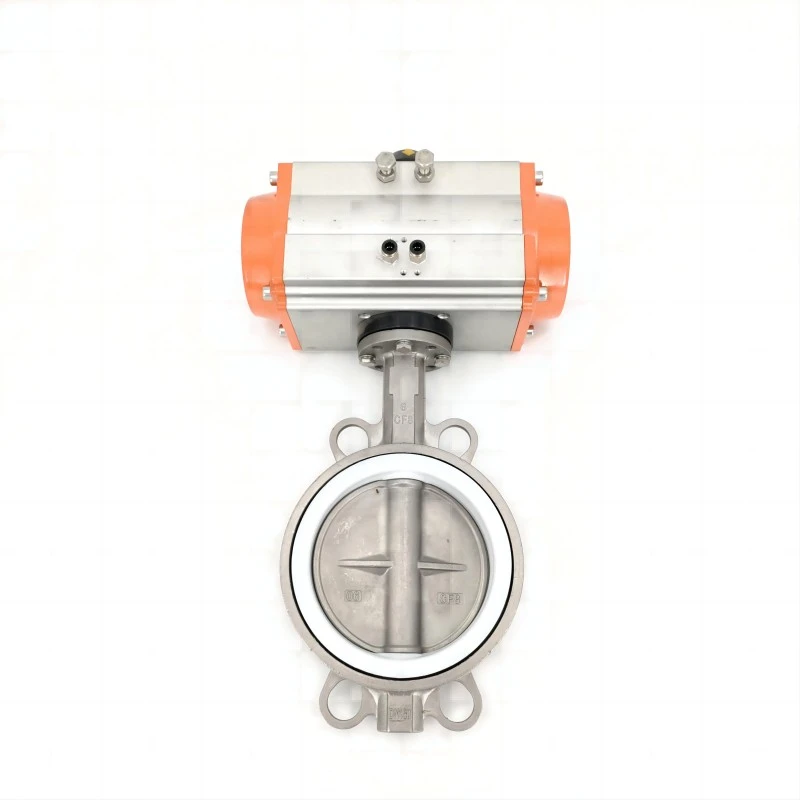

￮ソフトシール バタフライ バルブ（ゴム/PTFE シール）は、漏れの要件が高い非腐食性媒体（飲料水やきれいな空気など）に適しています。-ハードシール-バタフライバルブ（メタル シール）は、高温、高圧、または腐食性媒体（蒸気、酸性およびアルカリ性溶液、汚染された下水など）に適しています。{0}{1} • 圧力および温度範囲:
￮ 従来のバタフライ バルブは、中圧および低圧の条件に適しています (PN 16MPa 以下、特別なトリプル-偏心ハードシール - バタフライ バルブは PN 40 まで動作可能)。
￮ ソフトシール バタフライ バルブの耐熱温度は通常 200 度以下です (ゴム シールは 120 度以下、PTFE は 200 度以下)。ハードシール バタフライ バルブは 425 度を超える温度に耐えることができます (高温合金などの特殊な材料はさらに高い温度にも耐えることができます)。-これらは、極端な高温 (例: 600 度以下) にさらされない用途に適しています。 (極度の高温の場合には、ゲート バルブまたはグローブ バルブの方が推奨されます)。
2) パイプラインと運用要件
• パイプラインの直径:
￮ 大口径パイプライン（DN 100mm 以上）に特に適しています。ゲート バルブやグローブ バルブと比較して、大口径バタフライ バルブは、同様のゲート バルブのサイズのわずか 1/3 ～ 1/2 で、軽量で、設置とメンテナンスが簡単です（例: 都市の給排水パイプライン、大規模な工業用循環水） パイプライン）。小さな直径（DN 50 mm 以下）のバルブも適していますが、コストとシール要件を考慮する必要があります（小さな直径のボール バルブの方が柔軟性が高い場合があります）。-
￮ 素早い開閉が必要なシナリオ (緊急停止や動作モードの切り替えなど):バタフライバルブ開閉角度は 90 度に制限されており、手動で必要なのは 1-2 回転だけです。電気/空気圧による作動により、- 秒未満の応答が可能になります (ゲート バルブを複数回開閉するよりも効率的です)。
￮ 流量制御が必要なシナリオの場合: ディスクの開口部 (0 ～ 90 度) を調整することで、流量を大まかに調整できます。 (この精度は調整弁よりも劣りますが、コストが低いため、空調水システムの流量制御など、精度がそれほど重要ではない用途に適しています。)
• スペースの制約が必要なシナリオの場合:
￮ パイプの周囲のスペースが限られているシナリオ（地下室や機器が密集しているエリアなど）: バタフライ バルブは軸方向の長さが短く（グローブ バルブのような長いステム用のスペースを確保する必要がない）、半径方向の寸法が小さいため、設置スペースに適応しやすくなります。. 2. バタフライ バルブの耐用年数（参考範囲）
バタフライバルブの寿命には一定の値はありません。通常は「開閉回数」や「寿命」で測られます。耐用年数に影響を与える主な要素には、シールの材質、媒体の特性、操作およびメンテナンス方法が含まれます。一般的な基準範囲は次のとおりです。
１）「開閉回数」で計測（コア指標）
• ソフトシール バタフライ バルブ:{0}
￮ 清浄な媒体 (水や空気など): ゴム製シールは 10,000 ～ 30,000 回の開閉を実現できますが、PTFE シールは 30,000 ～ 50,000 回の開閉を実現できます (頻繁に摩擦せずに優しく操作した場合は 50,000 回を超える場合もあります)。
￮ 少量の不純物を含む媒体 (汚水など): シール面は摩耗しやすく、開閉回数が 5,000 ～ 20,000 回にまで寿命が短くなります (シール面に傷が付かないように不純物を定期的に洗浄する必要があります)。 • ハードシールバタフライバルブ:{5}}
￮ 粒子のない媒体（蒸気や清浄ガスなど）: 金属製のシール面は耐摩耗性が高く、50,000 ～ 100,000 回の動作が可能です（三重偏心構造により「摩擦ゼロ」動作が実現され、寿命は 100,000 サイクルを超えます）。-
￮ 粒子や腐食性のある媒体（砂質廃水、酸性またはアルカリ性溶液など）: シール面は腐食や摩耗を受けやすく、寿命が 20,000 ～ 50,000 サイクルに短くなります（硬質合金オーバーレイ シールなどの耐摩耗性素材を選択する必要があります）。{4}
2.) 「耐用年数」で測定（参考値のみ）
• 通常の動作条件 (きれいな媒体、安定した圧力と温度、定期的なメンテナンス):
￮ ソフトシール バタフライ バルブ: 5 ～ 8 年 (ゴム製シールは経年劣化により早期交換が必要になる場合がありますが、PTFE シールはこれを 8 ～ 10 年に延長できます)。
￮ ハードシール バタフライ バルブ: 8-15 年 (金属シール面の耐用年数は長いため、アクチュエータに欠陥がない場合、バルブ本体は長期間使用できます)。- • 過酷な動作条件 (腐食性/不純物を含む媒体、高圧および高温の頻繁な変動、および頻繁な開閉):
￮ 寿命が1～3年に短くなる場合があります（シール面やバルブステムの磨耗・腐食に特に注意し、消耗部品は速やかに交換してください）。
3. バタフライバルブの長寿命化に向けた重要な対策
• 適切な材料の選択: 媒体に基づいてシール ペアを選択します（例: 下水用には耐摩耗性鋳鉄ハード シール、-飲料水用には食品グレードのゴム製ソフト シール）、バルブ ステムにはステンレス鋼（耐食性）、バルブ本体にはダクタイル鋳鉄/鋳鋼（耐圧性と耐摩耗性）を選択します。
・標準使用時：急激な開閉は避けてください（ソフトシールは衝撃により変形しやすく、ハードシールは衝突により破損しやすい）。流量を調整するときは、小さな開口部を長時間維持しないでください（ディスクはメディアから大きな衝撃を受け、振動や摩耗が発生します）。 • 定期的なメンテナンス:
・標準使用時：急激な開閉は避けてください（ソフトシールは衝撃により変形しやすく、ハードシールは衝突により破損しやすい）。流量を調整するときは、小さな開口部を長時間維持しないでください（ディスクはメディアから大きな衝撃を受け、振動や摩耗が発生します）。 • 定期的なメンテナンス:
￮潤滑：摩擦や摩耗を軽減するために、バルブステム、ベアリング、その他の可動部品に定期的にグリースを塗布してください。
ｅシールの交換：ソフトシールに漏れ（液だれなど）が発見された場合は、速やかにゴムシール・PTFEリングを交換してください。ハードシールのシール面が摩耗した場合は、再研磨して修理してください。
要約すれば、バタフライバルブ大口径、素早い開閉、スペースの制約、または大まかな調整を必要とする中圧および低圧の用途に適しています。{0}耐用年数は使用条件に基づいて決定する必要があります。適切な選択とメンテナンスにより、耐用年数を大幅に延ばすことができます。通常の状況では、5 ～ 10 年の使用が一般的です。
