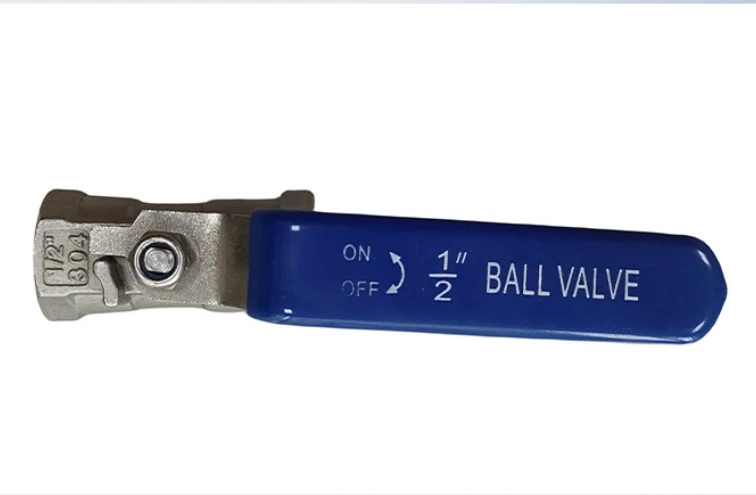

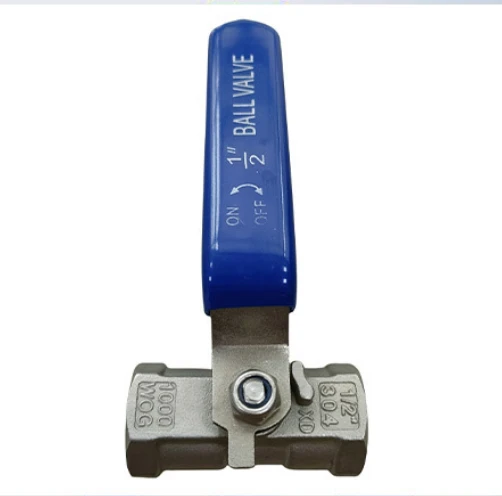

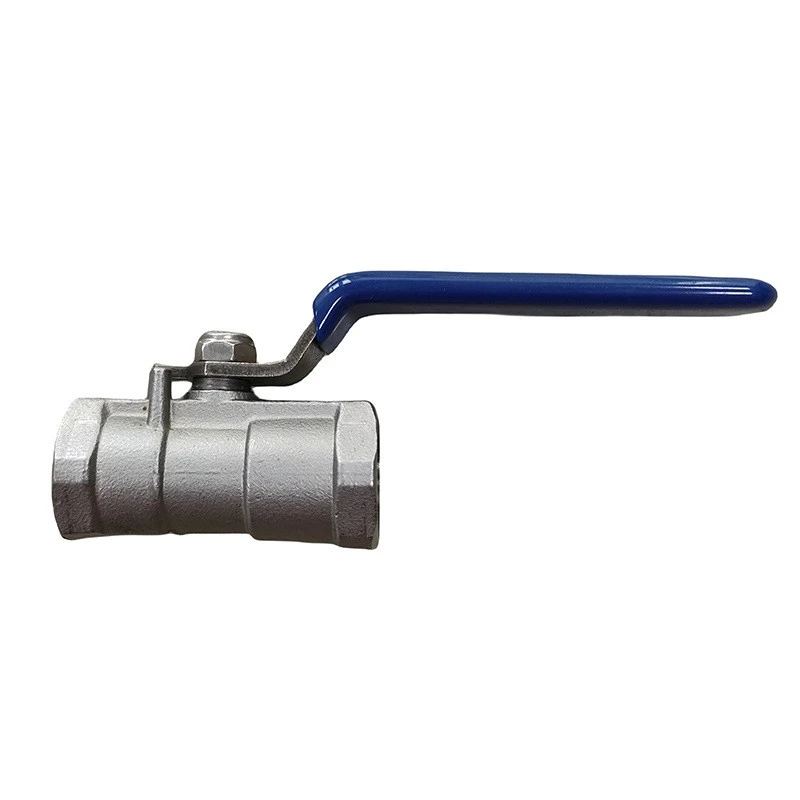

ワンピースねじ付きボールバルブ



一体型ねじ付きボールバルブは一般的な工業用バルブで、主にパイプラインシステム内の流体の遮断と制御に使用されます。コンパクトな構造、良好なシール性、簡単な操作が特徴です。



このタイプのバルブの「一体型」とは、バルブ本体全体が鍛造されていて、強度が高く、漏れにくいものを指します。 「ねじ山」という用語は、その接続方法が雌ねじインターフェース (G、NPT、その他の規格など) であることを示します。これは、小径のパイプラインに簡単に設置でき、水、油、ガスなどのさまざまな媒体環境に適しています。-





ワンピースのバルブ本体:-バルブ本体は一体的に鍛造または鋳造されており、本体ボルトを使用せずに取り外し不可能で、最もコンパクトな構造を特徴としています。{0}}ネジ接続:パイプラインに直接ねじ込むことができるように両端に雌ねじが付いているため、取り付けが便利です。

90度回転オン/オフ:ハンドルを90度回転させるだけで全開・全閉ができ、素早い操作が可能です。

レデュースボア設計:内部ボール通路は通常、公称パイプ直径よりも小さくなります (たとえば、実際の内径は DN25 の場合約 DN20)。





モデル	Q11F(Q – ボールバルブ、1 – めねじ、1 – ワンピースボディ、F – フッ素樹脂シール)
呼び径	DN6 ～ DN100 (1/8" ～ 4")
圧力定格	PN1.6～4.0MPa(16～40kgf/cm2)
温度範囲	-20度～180度（PTFEシール）
バルブ本体	ステンレス304、316、真鍮
シール	PTFE（ポリテトラフルオロエチレン）











• コンパクトなサイズと軽量で、限られたスペースに適しています。
• 外部に漏れ箇所がありません。一体構造により優れた防漏性能を保証します。
• 低コストで経済的な価格です。
• 素早い取り付け。ねじ接続は溶接を必要としません。
• 低い流れ抵抗。全開位置ではほぼ真っ直ぐに流れます-。





1. 水、油、ガス、蒸気などの一般媒体のオンオフ制御。-
2. 計器、エアコンプレッサー、小型機器、家庭用/商業用パイプライン。
3. メンテナンス頻度が低く、コストとスペースに敏感なアプリケーション。
