電動バタフライバルブ
電動バタフライバルブとは何ですか?
電動バタフライ バルブは、蝶形のディスクを使用してパイプラインを通る流体の流れを制御するバルブの一種です。 電動モーターで作動するため、バルブの開閉を正確に制御できます。 ディスクは、バルブが開いているときは流体の流れに対して垂直に、バルブが閉じているときは流体の流れに対して平行に配置されます。 電動バタフライ バルブは、水処理プラントや空調システムなど、大量の流体を効率的に制御する必要がある産業用途で一般的に使用されています。
電動バタフライバルブのメリット
操作性の良さ
電動バタフライバルブは操作が非常に簡単です。 電気信号または空気圧信号を使用して遠隔制御できるため、ユーザーは離れた場所からバルブの位置を調整できます。
強化されたプロセス制御
電動バタフライ バルブは、流体の流れを正確に制御する自動システムに統合できます。 これにより、プロセスの一貫性と製品の高品質が保証されます。
漏れの減少
バルブの電動操作により、オペレーターのミスにより漏れが発生する可能性のある手動調整が不要になります。 これにより、メンテナンスコストが削減され、バルブの信頼性が向上します。
費用対効果が高い
電動バタフライ バルブは、必要なメンテナンスが最小限で、耐用年数が長く、信頼性の高い動作を提供するため、プロセス フロー制御のための費用対効果の高いソリューションを提供します。
当社を選ぶ理由
高品質
当社の製品は、最高級の素材と製造プロセスを使用し、非常に高い基準で製造または実行されています。
24時間オンラインサービス
当社はすべての懸念事項に 24 時間以内に対応するよう努めており、緊急事態が発生した場合には当社のチームがいつでも対応いたします。
品質管理
当社には、生産プロセスを監視し、製品を検査し、最終製品が必要な品質レベルの基準、ガイドライン、仕様を満たしていることを確認する専門スタッフがいます。
豊富な経験
厳格な品質管理と行き届いた顧客サービスに専念する当社の経験豊富なスタッフがいつでもお客様の要件について話し合い、完全な顧客満足度を保証します。
電動バタフライバルブ
電動バタフライ バルブは、流量を正確かつ効率的に調整できるように設計されています。 これらのバルブは、電気モーターを使用して、2 つのフランジの間に配置されたバルブ ディスクを操作します。 これらのバタフライ バルブは、化学、製薬、水処理、および空調設備の用途で一般的に使用されます。
油圧作動バタフライバルブ
油圧作動バタフライ バルブは、高圧流体を制御する必要がある用途に使用されます。 これらのバタフライ バルブは、油圧を使用して 2 つのフランジの間に配置されたバルブ ディスクを操作します。 このバルブの油圧アクチュエータは流量を高速かつ正確に制御するため、石油・ガス、化学、発電産業での使用に最適です。
空気圧作動バタフライバルブ
空気圧作動バタフライ バルブは、信頼性が高く、迅速な流量制御を提供するように設計されています。 これらのバルブは、圧縮空気を使用して 2 つのフランジの間に配置されたバルブ ディスクを操作します。 空気圧作動バタフライ バルブは、化学、製薬、食品および飲料、水処理、および空調設備の用途で一般的に使用されます。

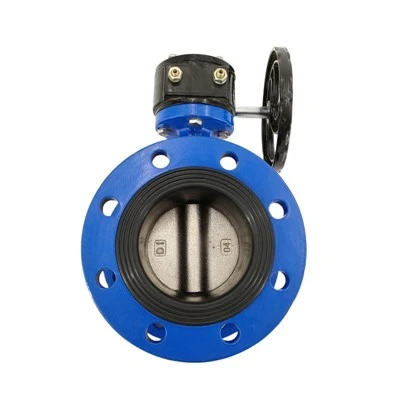

ギア式バタフライバルブ
ギア駆動バタフライ バルブは、バルブの操作に高トルクが必要な用途向けに設計されています。 これらのバルブは、ギア機構を使用して 2 つのフランジの間に配置されたバルブ ディスクを操作します。 ギア駆動のバタフライ バルブは、化学、石油およびガス、発電産業で一般的に使用されています。
電動バタフライバルブの材質
電動バタフライバルブの材質は、特定の用途に応じて異なります。 バルブの本体とディスクは、必要な耐薬品性と温度範囲に基づいて、ステンレス鋼、炭素鋼、鉄、またはその他の合金で作ることができます。 バルブのシートは通常、epdm、buna-n、viton などのエラストマーで作られ、密閉性を高めます。 バルブの開閉を担うアクチュエーターは、アルミニウム、ステンレス鋼、または鋳鉄で作ることができます。
電動バタフライバルブの応用
水処理プラント
水処理プラントでは、水の流れの制御、圧力の調整、水質の維持など、さまざまな目的で電動バタフライバルブが使用されています。 これらのバルブは、灌漑システム、プール、その他の水関連用途における流量制御にも使用されます。
化学および石油化学プラント
電動バタフライ バルブは、化学プラントや石油化学プラントで化学製品や石油製品の流れを制御するために使用されます。 また、化学製品の圧力、温度、流量の制御にも使用され、プラントの安全性と効率の維持に役立ちます。
石油およびガス精製所
電動バタフライ バルブは、石油およびガス精製所で重要な役割を果たしています。 これらは、さまざまなガス、流体、化学物質の流れを制御するために使用され、システム内の圧力と温度のバランスを維持するのに役立ちます。 これらのバルブは、原油、天然ガス、その他の炭化水素製品の流れを調整するためにパイプラインでも使用されます。
食品加工工場
電動バタフライ バルブは、食品加工工場で、水、空気、蒸気などのさまざまな流体やガスの流れを制御するために使用されます。 これらのバルブは、さまざまな調理または加工段階の温度と圧力を制御することにより、食品の品質と安全性を維持するのに役立ちます。
HVAC システム
電動バタフライ バルブは、空調システムでシステム内の空気、水、冷媒の流れを調整するために使用されます。 これらのバルブは、建物のさまざまな部分の温度、湿度、空気供給を維持するのに役立ち、システム全体の快適性とエネルギー効率が向上します。
電動バタフライバルブの工程
バルブコンポーネントの選択
最初のステップは、バルブを構成するさまざまなコンポーネントを選択することです。 これには、バルブ本体、ディスク、ステム、アクチュエーター、およびリミットスイッチ、ソレノイドバルブ、ポジショナーなどの付属品が含まれます。 これらのコンポーネントは相互に互換性があり、アプリケーションの特定の要件を満たすように設計されている必要があります。
バルブ本体の設計・製作
バルブ本体は通常、鋳鉄、鋳鋼、またはステンレス鋼で作られています。 バルブ本体の設計は、バルブの流量と圧力特性に影響を与える流路のサイズと形状を決定するため、非常に重要です。 バルブ本体は鋳造または機械加工技術を使用して製造されます。
バルブ部品の組み立て
すべてのコンポーネントが選択されて製造されると、それらは一緒に組み立てられます。 ディスクはステムに取り付けられており、ステムはアクチュエーターに接続されています。 付属品を取り付けてアクチュエータに配線し、アクチュエータをバルブ本体に取り付けます。
校正とテスト
バルブを使用する前に、バルブが正しく機能することを確認するために校正およびテストを行う必要があります。 アクチュエータは指定された制御範囲内で動作するようにプログラムされており、バルブは漏れ、適切な流量、圧力降下がテストされます。
インストールと試運転
バルブのテストと校正が完了したら、取り付けて試運転することができます。 バルブは通常、パイプライン内の 2 つのフランジの間に設置され、制御システムに接続されます。 制御システムは、バルブが正しく動作し、アプリケーションの要件を満たしていることを確認するように構成およびテストされています。
電動バタフライバルブの構成部品
バルブ本体
バルブ本体はバタフライ バルブの主要コンポーネントであり、他のすべてのコンポーネントを収容する役割を果たします。 通常、円形の形状をしており、鋳鉄、ステンレス鋼、炭素鋼などの材料で作られています。
ディスク
ディスクは、バルブ本体を通る流体の流れを制御するコンポーネントです。 シャフトに取り付けられた平らな円形のプレートです。 シャフトが回転すると、ディスクも一緒に回転し、バルブを開閉します。
ステムシール
ステムシールはバルブ本体上部のシャフトが入る部分にあるシールです。 シャフトに沿ってバルブ本体から流体が漏れるのを防ぎます。
フランジ
フランジは、バルブをパイプラインに接続するために使用されるコンポーネントです。 通常、バルブ本体と同じ材料で作られており、パイプラインを流れる流体の圧力と温度に耐えるように設計されています。
シール
シールは、バルブ本体とディスクの間の密閉を確保し、漏れを防ぐために使用されます。 これらは通常、ゴムまたは合成材料でできており、ディスクの周囲に配置されています。
ベアリング
ベアリングはシャフトとディスクをサポートし、スムーズに回転できるようにします。 通常、これらは青銅またはステンレス鋼で作られ、バルブ本体に取り付けられます。
アクチュエーター
アクチュエーターは、バルブの開閉に必要な回転力を提供するコンポーネントです。 電気、空気、油圧によって駆動できます。
軸
シャフトは、ディスクをアクチュエーターに接続するコンポーネントです。 通常、ステンレス鋼または炭素鋼でできており、アクチュエータによって生成される高トルクに耐えるように設計されています。
電動バタフライバルブのメンテナンス
潤滑
バルブの潤滑状態を定期的に確認してください。 ディスクとシャフトは、腐食を防止し、適切な動きを確保するために潤滑する必要があります。 メーカーが推奨する適切な潤滑剤を使用してください。
クリーニング
ディスクまたはパイプ内に蓄積した汚れ、破片、蓄積物を取り除き、バルブを清潔に保ちます。 これは、バルブをきれいに拭くか、洗浄液を使用して行うことができます。
検査
バルブを定期的に検査して、亀裂や腐食などの摩耗の兆候がないか確認してください。 また、ディスクの位置が正しく閉まり、バルブに漏れがないことを確認してください。
締め付け
バルブとパイプを接続しているボルトとナットが推奨トルクで締め付けられていることを確認します。 ボルトが緩んでいるとバルブが作動不良を起こし、漏れや破損の原因となります。
較正
バルブを定期的に校正して、正しく開閉することを確認してください。 キャリブレーション設定はアプリケーションによって異なるため、メーカーのガイドラインを参照してください。
モーターのメンテナンス
配線、ブラシ、ベアリングをチェックして、バルブを制御するモーターのメンテナンスを行ってください。 損傷した部品を交換し、モーターが正常に動作することを確認します。
適切な取り付け
電動バタフライバルブの最も重要な注意事項の 1 つは、適切な取り付けです。 バルブがメーカーの指示に従って正しく取り付けられていることを確認することが重要です。 不適切な取り付けはバルブの漏れ、詰まり、さらには突然の故障につながる可能性があり、工業プロセスで重大な問題を引き起こす可能性があります。 したがって、資格のある専門家によってバルブが取り付けられていることを確認することが重要です。
通常のメンテナンス
もう 1 つの重要な予防策は定期的なメンテナンスです。 電動バタフライバルブが正しく動作していることを確認するために、定期的に検査およびメンテナンスする必要があります。 これには、バルブ本体、ディスク、ステム、シール、ベアリングに摩耗や損傷の兆候がないか検査することが含まれます。 問題が特定された場合は、さらなる損傷を引き起こしたり、バルブの故障につながる前に、直ちに対処する必要があります。
適切な調整
電動バタフライバルブが正確かつ効率的に動作するようにするには、適切に調整する必要があります。 調整を誤ると、バルブの誤動作や故障の原因となることがあります。 バルブがメーカーのガイドラインに従って調整されていることを確認し、定期的に検査して適切に調整されていることを確認することが重要です。
温度と圧力の制限
電動バタフライ バルブには、処理できる特定の温度と圧力の制限があります。 バルブが、制御に使用されている流体またはガスの特定の温度と圧力に合わせて設計されていることを確認することが重要です。 温度または圧力の制限を超えてバルブを使用すると、バルブが故障する可能性があり、作業者や設備にとって危険となる可能性があります。
適切な安全装置
電動バタフライバルブを使用する場合は、常に適切な安全装置を使用する必要があります。 これには、手袋、ゴーグル、防護服が含まれます。 これにより、事故が発生した場合に作業者を怪我から守ります。
電動バタフライバルブの選び方
バルブのサイズと種類
電動バタフライ バルブを選択する最初のステップは、必要なバルブのサイズとタイプを決定することです。 バルブのサイズは、制御または調整する必要がある流量によって決定する必要があります。 バルブのタイプは、流体のタイプ、温度範囲、圧力定格などのアプリケーション要件に基づいて選択する必要があります。
アクチュエータの種類
次に考慮すべき要素は、バルブの制御に使用されるアクチュエータのタイプです。 アクチュエータには、電動、空気圧、油圧の 3 つの主なタイプがあります。 アクチュエータの選択は、作動に必要な速度やトルク、電源の利用可能性、バルブが動作する環境などのアプリケーション要件によって異なります。
カスタマイズオプション
考慮すべきもう 1 つの重要な要素は、電動バタフライ バルブで利用できるカスタマイズ オプションです。 アプリケーションの要件によっては、フェールセーフ機構、位置フィードバック、速度制御などの機能を備えたバルブのカスタマイズが必要になる場合があります。 どのようなカスタマイズ オプションが利用可能か、またそれらがバルブの性能とコストにどのような影響を与えるかを考慮することが重要です。
材料構造
バルブの材料構造も重要な考慮事項です。 材料は、バルブを通過する流体の種類と温度と圧力の要件に基づいて選択する必要があります。 電動バタフライ バルブの構造に使用される一般的な材料には、ステンレス鋼、炭素鋼、PVC などがあります。
電動バタフライバルブの取り付け方法
材料を準備する
電動バタフライバルブを取り付ける前に、必要な工具と材料がすべて揃っていることを確認してください。 これには、電動バタフライ バルブ、取り付け金具、および必要な接着剤や留め具が含まれます。 電動バタフライバルブのタイプやブランドによって異なる場合があるため、特定のツールや材料についてはメーカーの推奨事項を確認することが重要です。
設置場所を特定する
電動バタフライバルブを取り付ける場所を特定し、その場所がきれいでゴミがないことを確認してください。 電動バタフライバルブをパイプに取り付ける場合は、パイプが清潔で、障害物や詰まりがないことを確認してください。
電動バタフライバルブを組み立てる
電動バタフライバルブは、バルブ本体、ボンネット、シートを位置合わせして組み立てます。 ボンネットをバルブ本体にねじ込み、ボンネットが確実に取り付けられていることを確認してください。 バルブ本体の座を合わせて、パイプや継手をバルブ本体に挿入します。
電動バタフライバルブを取り付けます
電動バタフライバルブをパイプまたは継手に位置合わせし、希望の位置に配置して取り付けます。 電動バタフライ バルブに圧力を加えてシートを固定し、バルブが適切な位置にあることを確認します。 必要な接着剤または留め具を使用して電動バタフライ バルブを所定の位置に固定し、バルブが水平で垂直であることを確認します。
動作原理 電動バタフライバルブ
電動バタフライバルブの動作原理は、バルブの開閉に電力を供給するための電気モーターの使用に基づいています。 電動バタフライ バルブは、電気信号を使用してパイプまたはシステムを通る流体の流れを制御する自動バルブの一種です。 通常、バルブ本体、モーター、ギアボックス、ドライブ シャフトで構成されます。バルブ本体はバルブ機構を収容する円筒形のシェルで、モーターはバルブ本体の内部に取り付けられた小型の電気モーターです。 ギアボックスはモーターとバルブ機構を接続する一連のギアであり、ドライブシャフトはモーターからバルブ機構まで伸びるロッドです。
