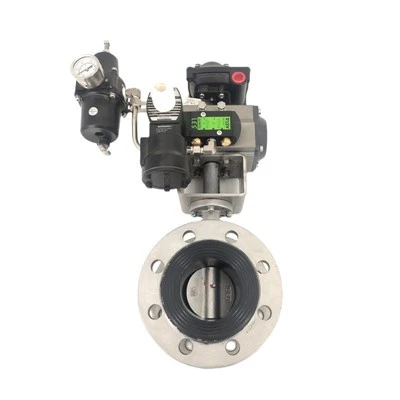

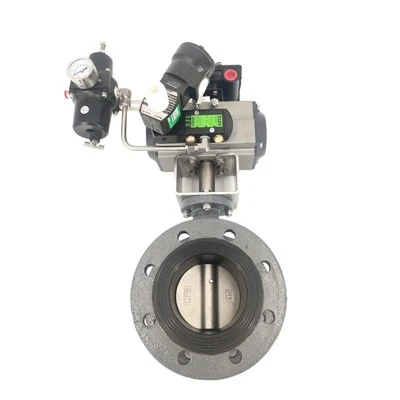

空気圧バタフライバルブ
空気圧バタフライバルブとは何ですか?
空気圧バタフライ バルブは、空気圧を利用してパイプまたはチューブを通る流体の流れを制御するバルブの一種です。 これは、バルブを通過する流体の量を制御するために中心軸の周りを回転するディスクまたはプレートで構成されています。 バルブは通常、空気圧の変化に基づいてバルブを開閉する空気圧アクチュエータを通じて操作されます。
空気圧バタフライバルブの利点
素早く簡単な操作
空気圧バタフライバルブは、ハンドルを回すかボタンを押すだけで、素早く簡単に開閉できます。 そのため、緊急事態など、高速応答時間が重要な用途に最適です。
低メンテナンス
空気圧バタフライ バルブは、他のほとんどのタイプのバルブより部品点数が少ないため、メンテナンスの必要性が少なく、故障する可能性が低くなります。 また、磨耗、腐食、漏れの影響も受けにくくなります。
シンプルなデザイン
空気圧バタフライ バルブはシンプルな設計なので、簡単に設置して既存のシステムに統合できます。 また、他のタイプのバルブよりも占有スペースが少ないため、スペースが限られている用途に最適です。
リミットスイッチオプション
空気圧バタフライ バルブには、バルブの位置に関するフィードバックを提供するリミット スイッチを装備することができ、より優れたプロセス制御と自動化が可能になります。
当社を選ぶ理由
高品質
当社の製品は、最高級の素材と製造プロセスを使用し、非常に高い基準で製造または実行されています。
24時間オンラインサービス
当社はすべての懸念事項に 24 時間以内に対応するよう努めており、緊急事態が発生した場合には当社のチームがいつでも対応いたします。
品質管理
当社には、生産プロセスを監視し、製品を検査し、最終製品が必要な品質レベルの基準、ガイドライン、仕様を満たしていることを確認する専門スタッフがいます。
豊富な経験
厳格な品質管理と行き届いた顧客サービスに専念する当社の経験豊富なスタッフがいつでもお客様の要件について話し合い、完全な顧客満足度を保証します。
ウエハー式バタフライバルブ
ウェハ型バタフライ バルブは、ほとんどの用途で使用される最も一般的なタイプのバタフライ バルブです。 このバルブは2つのフランジで挟み込まれているため、配管間に簡単に取り付けることができます。 バルブディスクはパイプラインの中心に配置されており、アクチュエーターの 4 分の 1 回転で開閉できます。 このタイプのバルブは、中圧および低温用途で使用されます。
ラグ式バタフライバルブ
ラグ型バタフライ バルブは、設計がウェハ型バルブに似ていますが、バルブ本体にラグがあり、バルブをパイプラインに固定するために使用できます。 これらのラグにはネジが切られており、バルブをパイプラインに取り付けるにはボルトが使用されます。 ラグ型バルブは高圧用途で使用され、ウェハー型バルブよりも設置に必要なスペースが少なくて済みます。
フランジ型バタフライバルブ
フランジ付きバタフライ バルブはウェハー スタイル バルブに似ていますが、両側にパイプラインにボルトで固定できるフランジが付いています。 このタイプのバルブは、バルブをパイプラインにしっかりと取り付ける必要がある高圧および高温の用途で使用されます。
高性能バタフライバルブ
高性能バタフライ バルブは、厳密な遮断が必要な、より要求の厳しい用途向けに設計されています。 これらのバルブはエラストマーではなく金属シートを使用しており、標準のバタフライ バルブよりも高い温度と圧力に対応できます。 高性能バタフライバルブは、発電、石油、化学処理などの産業で使用されています。
空気圧バタフライバルブの材質
空気圧バタフライ バルブに使用される材料は、特定の用途に応じて異なります。 一般に、バタフライバルブ本体は、鋳鉄、ダクタイル鋳鉄、炭素鋼、ステンレス鋼、またはプラスチックで作られています。 シートおよびディスクのシール材には、epdm、nbr、ptfe、金属、またはこれらの材料の組み合わせが含まれる場合があります。 材料の選択は、温度、圧力、媒体、腐食環境、衛生要件などの要因に影響されます。
空気圧バタフライバルブの応用
化学産業
空気圧バタフライ バルブは、化学薬品や溶剤の流れを制御するために化学産業で広く使用されています。 これらの用途では、汚染や事故などの重大な問題を引き起こす可能性のある化学薬品の漏れや逆流を防ぐためにバルブが使用されます。
製薬産業
空気圧バタフライ バルブは、製薬産業でもさまざまなプロセスでの流体やガスの流れを制御するために使用されます。 これらの用途では、バルブは厳格な衛生状態を維持し、製品の汚染を防ぐために使用されます。
飲食業界
空気圧バタフライ バルブは、混合、包装、洗浄などのさまざまなプロセスで流体の流れを制御するために、食品および飲料業界で広く使用されています。 これらのバルブは、これらの業界で要求される厳しい衛生基準を満たすように設計されています。
空調産業
空気圧バタフライ バルブは、空気と水の流れを調整するために hvac (暖房、換気、空調) システムで使用されます。 これらの用途では、バルブは建物のさまざまなゾーンの温度と湿度のレベルを制御するために使用されます。
水処理プラント
空気圧バタフライ バルブは、水処理プラントで、ろ過、消毒、沈殿などのさまざまなプロセスで水や化学物質の流れを制御するために使用されます。 これらのバルブは、腐食環境に耐え、信頼性の高い動作を保証するように設計されています。
石油およびガス産業
空気圧バタフライ バルブは、石油およびガス産業で、掘削、精製、輸送などのさまざまなプロセスで流体やガスの流れを制御するために使用されます。 これらのバルブは、高圧と高温に耐え、安全で信頼性の高い動作を保証するように設計されています。
バルブを開ける
バルブを開くには、アクチュエーターが制御システムから信号を受け取り、シリンダーに空気圧を加えます。 シリンダーはこの圧力を直線運動に変換し、バルブステムを押し、ディスクを時計方向に回転させ、バルブが開きます。
流れを調整する
バルブが開くと、ディスクの角度を制御して流量を調整します。 ディスクは最大 90 度回転してバルブを完全に開くか完全に閉じるか、あるいはその間の任意の位置に調整して流量を調整できます。
流れを導く
バルブのディスクは、パイプラインを通る流体の流れを導くように設計できます。 たとえば、ディスクは、流れがバルブの一方の側からもう一方の側に確実に方向付けられるような形状にすることができ、乱流を低減し、パイプラインへの流れの影響を最小限に抑えることができます。
バルブを閉める
バルブを閉じるために、空気圧アクチュエータは別の信号を受け取り、シリンダー内の空気圧を下げます。 アクチュエータ内のスプリングがバルブ ステムを元の位置に押し戻し、ディスクが反時計方向に回転してバルブが閉じます。
監視
流体の流れを調整することに加えて、バルブはプロセス条件に関するフィードバックを制御システムに提供することもできます。 たとえば、バルブの位置、パイプライン内の圧力、温度を示すことができます。
空気圧バタフライバルブの構成部品
体
バルブの本体は、他のコンポーネントを収容する外側のケーシングです。 通常、用途に応じて鋳鉄、ステンレス鋼、またはプラスチックで作られています。
ディスク
ディスクは、流体、ガス、スラリーの流れを制御する平らな円形のコンポーネントです。 通常、金属または ptfe や epdm などの合成材料で作られています。
幹
ステムは、ディスクをアクチュエーターに接続するコンポーネントです。 ディスクの動きを制御し、高圧や高温などのさまざまな動作条件に合わせて設計できます。
アクチュエーター
アクチュエーターは、ディスクの開閉を制御するバルブのコンポーネントです。 通常、圧縮空気または圧縮ガスを動力源とし、遠隔操作または手動で操作できます。
シール
シールはバルブ周囲の漏れを防ぐ部品です。 これらは通常、ゴムまたはその他のエラストマーで作られており、バルブを流れる特定の流体またはガスに耐えるように設計されています。
ベアリング
ベアリングはステムとディスクを支え、スムーズな回転を可能にする部品です。 これらは通常、金属またはプラスチックで作られており、摩耗や損傷を軽減するために低摩擦になるように設計されています。
空気圧バタフライバルブのメンテナンス
バルブシートを定期的に点検してください
バルブシートはバルブを密閉し、漏れを防ぐ役割を果たします。 バルブシートが損傷または摩耗すると、漏れが発生する可能性があります。 漏れを防ぐには、バルブシートの磨耗を定期的にチェックすることが重要です。
バルブに注油する
空気圧バタフライ バルブを潤滑すると、腐食が防止され、可動部品の磨耗が軽減されます。 潤滑剤はバルブ材質に適合した高品質のものを使用してください。
アクチュエーターを点検する
アクチュエーターはバルブの開閉を担当します。 アクチュエータに損傷や摩耗の兆候がないか定期的に検査してください。 定期的に動作をテストして、アクチュエータが正しく機能していることを確認してください。
バルブ本体を掃除する
沈殿物や破片の蓄積を防ぐために、バルブ本体を定期的に清掃することが重要です。 バルブ本体の清掃には中性洗剤と水を使用してください。
空気供給を確認してください
空気圧バタフライバルブの動作には空気の供給が不可欠です。 供給空気が清潔で乾燥していること、および圧力が推奨範囲内であることを確認してください。
バルブをテストする
空気圧バタフライ バルブが正しく機能していることを確認するために、定期的にテストを実行することが重要です。 バルブが適切に動作していることを確認するために、少なくとも年に 1 回はバルブをテストしてください。
インストール
バルブが正しく取り付けられていることを確認することが重要です。 バルブは清潔で乾燥した環境に設置する必要があり、極端な温度、日光、腐食性/悪臭ガスにさらさないでください。
動作環境
動作環境には、バルブのスムーズな動作を妨げる可能性のある障害物、破片、その他の物質があってはなりません。 さらに、バルブが損傷する可能性があるため、バルブに高圧、急激な圧力変化、または高流量を加えないでください。
通常のメンテナンス
バルブのスムーズな動作と長寿命のためには、バルブの定期的なメンテナンスが不可欠です。 バルブは定期的に清掃して潤滑し、磨耗または損傷した部品は速やかに交換してください。
安全装置
バルブの取り扱いおよび操作中は、オペレータが適切な安全具を必ず着用していることを確認してください。 これには、怪我や危険な粒子への曝露を防ぐための手袋、目/耳の保護具、呼吸用マスクが含まれます。
緊急停止
バルブには、故障または緊急時に作動できる緊急停止機構が装備されている必要があります。 このメカニズムにより、バルブが自動的に閉じ、システムへの損傷が防止されます。
バルブのサイズと種類
最初に行う必要があるのは、必要なバタフライ バルブのサイズとタイプを決定することです。 取り扱う媒体の流量、圧力、温度、パイプのサイズ、接続タイプを考慮してください。 バタフライ バルブには、直径が数インチから数フィートまで、さまざまなサイズがあります。 最も一般的なタイプのバタフライ バルブは、ウェハー、ラグ、フランジ付きです。
材料
取り扱う媒体に適合するバルブ材質を選択してください。 一般的な材料には、ステンレス鋼、炭素鋼、鋳鉄、プラスチックなどがあります。 温度、圧力、媒体の化学組成などの要因が材料の選択に影響を与える可能性があります。
バルブアクチュエーター
空気圧アクチュエータは、バタフライ バルブの最も一般的なオプションの 1 つです。 圧縮空気を使用してバルブを開閉するため、自動プロセスに最適です。 バルブを適切に動作させるために必要なアクチュエータのサイズとタイプを検討してください。 アクチュエータは小型から大型までさまざまなサイズがあり、複動式またはスプリングリターン式のものがあります。
トルク要件
バルブの開閉に必要なトルクも重要な考慮事項です。 必要な圧力と流量を処理するのに十分なトルクを備えたバルブを選択してください。 トルクが不十分であるとバルブが完全に閉じず漏れが発生する可能性があり、一方、トルクが過剰であるとバルブやアクチュエーターに機械的損傷を引き起こす可能性があります。
認証とコンプライアンス
バルブが米国石油協会 (api) や国際標準化機構 (iso) などの関連業界標準に準拠していることを確認してください。 バルブがこれらの規格を満たしており、使用される特定の媒体や条件に対応できることを確認するには、認証マークを探してください。
補修
メンテナンスや修理が容易なバルブを選択してください。 バルブには、損傷や摩耗が発生した場合に簡単に交換できる、シンプルでアクセスしやすい部品が必要です。 可能であれば、耐用年数が長く、メンテナンスが最小限で済むバルブを探してください。
空気圧バタフライバルブの取り付け方法
材料を準備する
空気圧バタフライ バルブを取り付ける前に、必要な工具と材料がすべて揃っていることを確認してください。 これには、空気圧バタフライ バルブ、取り付け金具、および必要な接着剤や留め具が含まれます。 空気圧バタフライ バルブのタイプやブランドによって異なる場合があるため、特定のツールや材料についてはメーカーの推奨事項を確認することが重要です。
設置場所を特定する
空気圧バタフライ バルブを取り付ける場所を特定し、その場所が清潔でゴミがないことを確認してください。 空気圧バタフライ バルブをパイプに取り付ける場合は、パイプが清潔で、障害物や詰まりがないことを確認してください。
空気圧バタフライバルブを組み立てる
バルブ本体、ボンネット、シートの位置を合わせて空気圧バタフライバルブを組み立てます。 ボンネットをバルブ本体にねじ込み、ボンネットが確実に取り付けられていることを確認してください。 バルブ本体の座を合わせて、パイプや継手をバルブ本体に挿入します。
空気圧バタフライバルブを取り付けます
空気圧バタフライ バルブをパイプまたは継手と位置合わせし、希望の位置に配置して取り付けます。 空気圧バタフライ バルブに圧力を加えてシートを固定し、バルブが適切な位置にあることを確認します。 必要な接着剤または留め具を使用して空気圧バタフライ バルブを所定の位置に固定し、バルブが水平で垂直であることを確認します。
動作原理 空気圧バタフライバルブ
空気圧バタフライ バルブは、空気圧アクチュエータを使用してパイプまたはシステムを通る流体の流れを制御する手動操作のバルブです。 通常、バルブ本体、ハンドル、ボンネット、空気圧アクチュエータで構成されます。バルブ本体はバルブ機構を収容する円筒形のシェルで、ハンドルはバルブの開閉に使用されるくさび形のコンポーネントです。 。 ボンネットは、バルブ本体の上に配置され、バルブ本体とパイプまたは継手の間にシールを形成するスリーブ状のコンポーネントです。 空気圧アクチュエータは、バルブ本体に取り付けられた円筒形のコンポーネントで、圧縮空気によって作動するピストンが含まれています。
