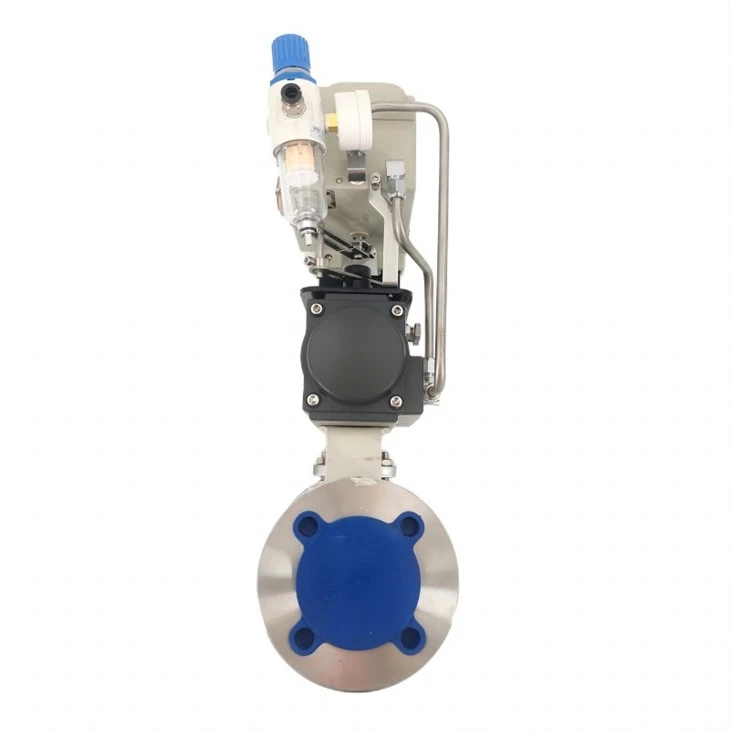

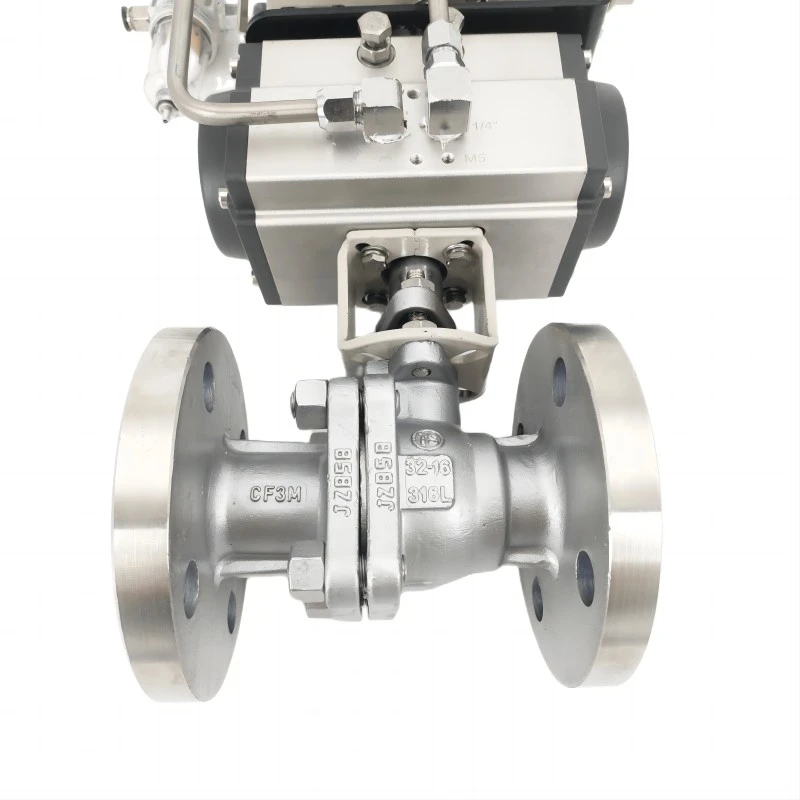

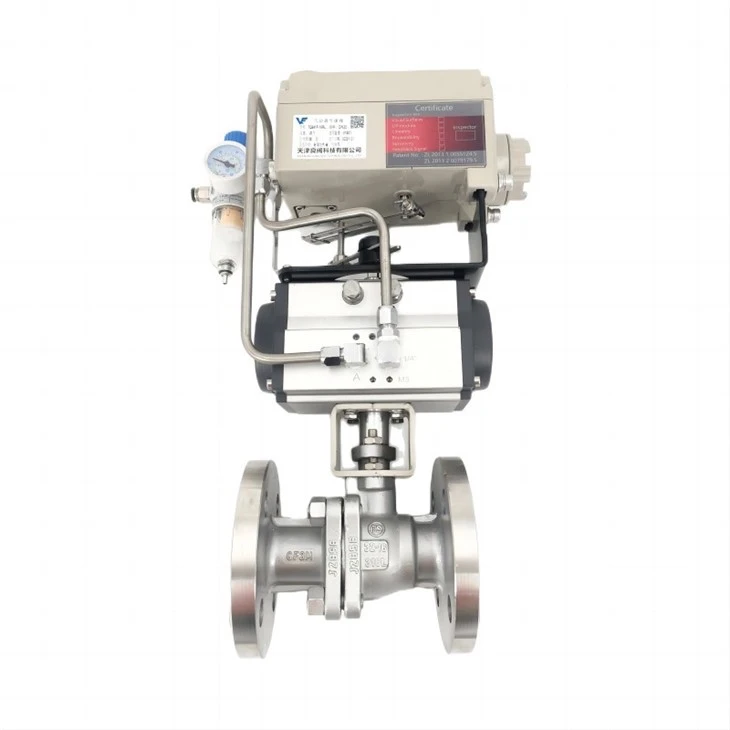

空気圧調節ボールバルブ

製品モデル	Q641X-16P
バルブ本体材質	WCB/304/316L等はオプション
バルブプレート材質	304/316Lはオプションです
シール材	PPR/PTFEなどはオプションです
バルブステム材質	2r13/304/316などはオプションです
圧力レベル	PN10、PN16、150LBなどはオプションです
温度の使用	シール材の最高温度に応じて、200度以下で選択できます。
ドライブモード	AT複動/ATE単動はオプション

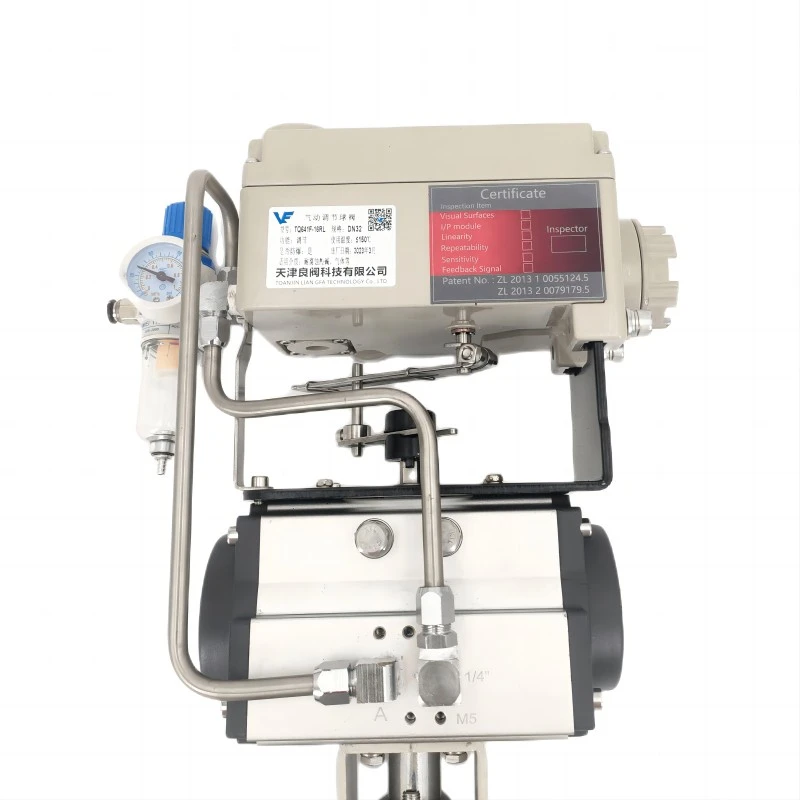

アクセサリー	フィルター、応答装置、電磁弁、手動機構、ポジショナーはオプションです





空気圧調節ボールバルブの核となるのは、ボールバルブ機構と空気圧アクチュエータの組み合わせです。これらを組み合わせることで、流体の流れを正確に制御できます。その仕組みは次のとおりです。



1. ボールバルブ機構：

• バルブのコアは、中心に穴 (またはポート) がある球状のボールです。穴が流路と一直線になると、流体はバルブを自由に通過します。ボールがアクチュエータによって 90 度回転すると、穴は流路に対して垂直になり、効果的に流れが止まります。
• ボールの回転はアクチュエータによって制御され、流量を微調整できます。これにより、バルブは高精度で流量を調節できるため、可変流量を必要とするアプリケーションに最適です。



2. 空気圧作動：

• 空気圧アクチュエータは、圧縮空気を使用してボールを回転させるために必要な力を生成します。この作動方法は応答性が高く、迅速かつ正確な調整が可能です。
• 空気圧アクチュエータはリモート制御が可能で、自動操作と大規模な制御システムへの統合が可能になります。この自動化により、プロセス全体の効率と安全性が向上します。





空気圧調節ボールバルブの設計と構造は、その性能と耐久性の鍵となります。主な構造上の特徴は次のとおりです。



1. 高品質の素材:

バルブ本体、ボール、シートは通常、腐食、摩耗、高圧に対する優れた耐性を備えたステンレス鋼、真鍮、その他の合金などの材料で作られています。これにより、過酷な環境でも長期的な耐久性が確保されます。



2. コンパクトで堅牢な設計:

• ボール バルブはコンパクトな設計のため、スペースが限られている場所への設置に適しています。バルブは小型ですが、堅牢で高圧アプリケーションにも対応できます。
• この設計により、バルブ全体の圧力降下が最小限に抑えられ、エネルギー損失を最小限に抑えながら効率的な流体の流れが確保されます。



3. タイトシャットオフ機能：

• ボール バルブの設計により、閉じたときに密閉性が高まり、漏れを防止します。これは、流体の損失や汚染の防止が重要な用途では特に重要です。
• シール面は、優れたシール性能と耐摩耗性を備えた PTFE (テフロン) やその他のエラストマーなどの材料で作られることが多いです。



4. メンテナンスが簡単で長寿命：

• バルブの構造により、簡単に分解およびメンテナンスを行うことができます。この機能は、ダウンタイムとメンテナンス コストを削減するために非常に重要です。
• 材料と設計の耐久性により、他のバルブタイプと比較して、バルブのメンテナンス頻度が少なくなり、耐用年数が長くなります。



5. 多彩な取り付けオプション:

バルブはさまざまな方向に設置でき、ねじ、フランジ、溶接接続を使用してさまざまな配管システムに接続できます。この汎用性により、幅広い産業環境に適応できます。
