ラグ形バタフライバルブ
天津良発科技有限公司は、研究開発、生産、販売を統合した大規模なバルブ製造会社です。-主な製品にはバタフライバルブ、高温高圧バルブ、ゲートバルブ、チェックバルブ、グローブバルブ、調整弁、ボールバルブ、給排水バルブ、マリンバルブ、APIバルブなどのシリーズが含まれます。
私たちを選ぶ理由
プロフェッショナルチーム
当社には、製品の性能を熟知し、お客様のニーズをタイムリーに理解し、製品の利点を最大限に発揮できる専門チームがいます。当社にはプロのアフターサービス担当者が配置されており、ユーザーのリクエストに 24 時間以内に対応し、実用的なソリューションを提案します。-
私たちの証明書
当社の製品は、ISO9001:2000国際品質マネジメントシステム認証、ISO14001:2004環境マネジメントシステム認証、GB/T28001-2001労働安全衛生マネジメントシステム認証に合格しています。
生産設備
当社は、あらゆる種類の洗練された大型および中型の主要な生産設備、主要な検査およびテスト機器や機器を備えています。{0}
さまざまな状況での取り付けが簡単:ラグタイプのバルブには本体にネジ穴があり、パイプラインの両側のフランジに直接ボルトで固定できます。これにより、追加の外部サポートを必要とせずに 2 つのフランジの間に設置できるため、設置およびメンテナンス時の柔軟性が向上します。
システムを中断せずに削除可能:メンテナンスや交換の場合、パイプライン システム全体を分解することなく、ラグ型バルブを取り外して交換できます。{0}フランジ接続はバルブを所定の位置に保持するため、隣接するパイプラインを取り外したり中断したりする必要はありません。
より高い機械的強度:このタイプのバルブはネジ付きラグのため、一般に機械的強度が優れており、高圧やより大きな直径の用途に適しています。{0}{1}
さらなる多用途性:エンドオブラインとミッドラインの両方のアプリケーションに使用できるため、設置場所の柔軟性が高まります。{0}{1}
ラグ付きバタフライバルブの寸法
| DN50(2インチ) | 140 mm (5.51 インチ) x 140 mm (5.51 インチ) |
| DN65(2.5インチ) | 170 mm (6.69 インチ) x 170 mm (6.69 インチ) |
| DN80(3インチ) | 200 mm (7.87 インチ) x 200 mm (7.87 インチ) |
| DN100(4インチ) | 240 mm (9.45 インチ) x 240 mm (9.45 インチ) |
| DN125(5インチ) | 300 mm (11.81 インチ) x 300 mm (11.81 インチ) |
| DN150(6インチ) | 360 mm (14.17 インチ) x 360 mm (14.17 インチ) |
| DN200(8インチ) | 420 mm (16.54 インチ) x 420 mm (16.54 インチ) |
ラグバタフライバルブの種類
同心ラグバタフライバルブ
このタイプはディスクの中心にステムが配置されており、均一なシールが必要な汎用用途に最適な対称的な流量特性を保証します。
ダブルオフセットラグバタフライバルブ
オフセット ステムをディスクの中心からわずかに外して配置することで、シール機能が向上し、動作中の摩擦が低減されるため、高圧および高温の用途に適しています。{0}
トリプルオフセットラグバタフライバルブ
このバルブはステムがずれて傾斜しているため、磨耗と摩擦が最小限に抑えられ、より確実に遮断され、より長い耐用年数が保証されます。{0}}石油・ガス、化学、石油化学分野などの要求の厳しい産業で広く使用されています。
高性能ラグバタフライバルブ
これらのバルブは、優れた圧力、温度、シール性能の側面を考慮して設計されており、多くの場合、金属シート、防火構造、長寿命などの追加の高度な特性を備えています。
弾力性のある-シートラグバタフライバルブ
柔らかいエラストマーシートを採用しているため、動作中に最小限のトルクで優れたシール性能を発揮します。これは、厳密な遮断が重要ではない低圧または低温での使用に非常に適しています。-
金属-シートラグバタフライバルブ
これらのバルブは金属製のシートを備えており、高圧および高温の環境でも動作でき、優れた耐摩耗性、耐腐食性を備えているだけでなく、耐用年数を延ばしてしっかりと遮断することもできます。{2}
二方向ラグバタフライバルブ-
これらのバルブ タイプは、両方の流れで機能するように設計されており、流れが逆流する可能性がある状況に対応する設置と操作の柔軟性を提供します。
ウェーハ-ラグコンビネーションバタフライバルブ
これらのバルブは、ウェハ設計の特徴とラグを組み合わせて、フランジ間または配管フランジに直接取り付けることができるため、必要な取り付けの容易さに基づいてさまざまな配管システムで使用できます。
ラグ形バタフライバルブの設計及び試験基準
|
設計基準 |
BS 5155 / API 609 / AWWA C 504 規格 |
|
検査および試験基準 |
BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208 |
|
フランジ間の距離 |
ANSI B 16.10 / BS 5155 / API 609 に準拠 |
|
エンドコネクション |
2 つのフランジ間に適合するウェーハ タイプ |
|
|
ANSI B 16.5、クラス 150 / 300 / 600 |
|
|
BS10テーブルD/E/F/H |
|
|
PN6 / PN10 / PN16 / PN25 / PN40 / PN64 |
|
|
DIN規格 / JIS規格 / IS規格 |
|
製造サイズ範囲 |
2 インチ (DN50) ～ 18 インチ (DN 450)1 |
|
バルブ 1 の圧力定格 |
150# / 300# |
|
|
PN10 / PN16 |
|
バルブの動作 |
手動流量制御レバー / ウォームギア アクチュエータ操作- |
|
|
空気圧クォーターターンロータリアクチュエータ（単動スプリングリターン/複動） |
|
|
電動電動アクチュエータ駆動（単相または三相電源） |
|
バルブシートの漏れ |
漏れクラス VI (ゼロ漏れ) |

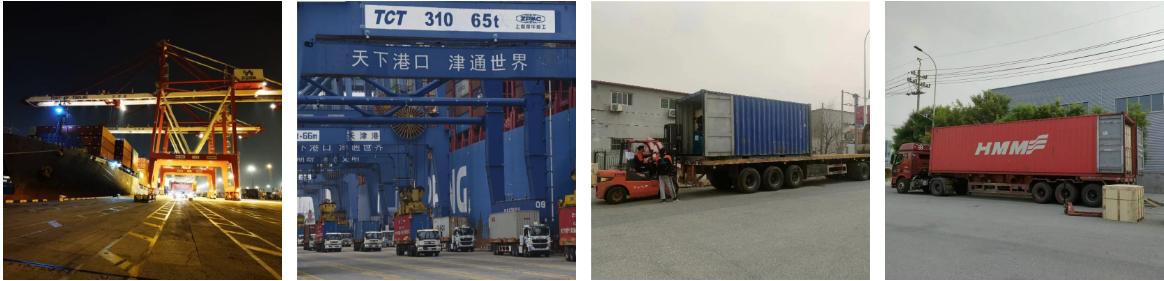

製品の梱包と発送
