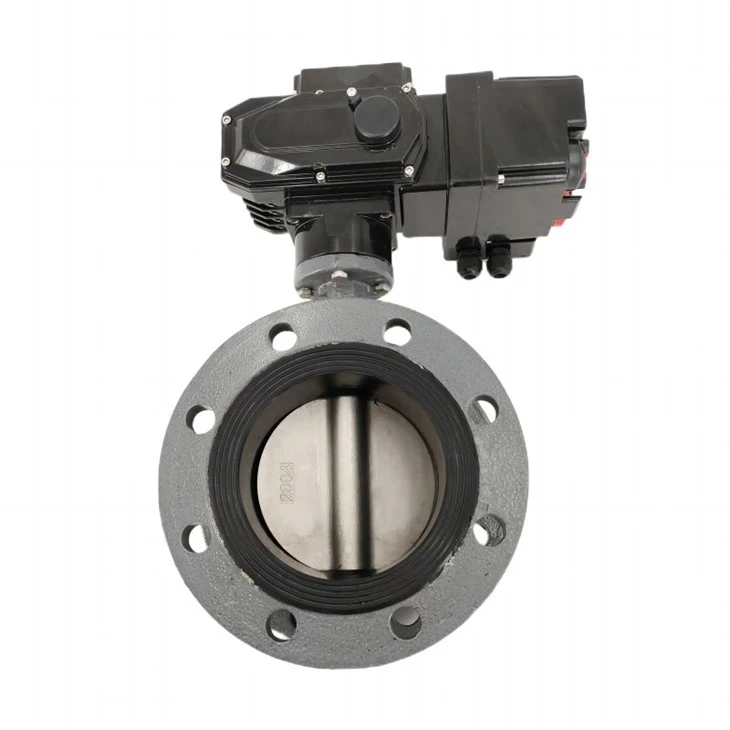

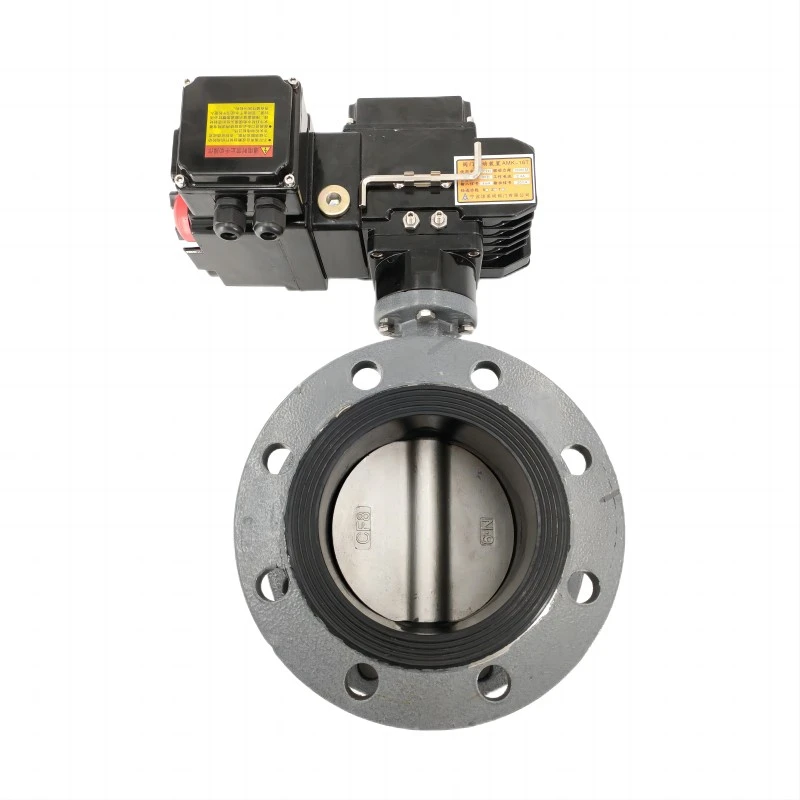

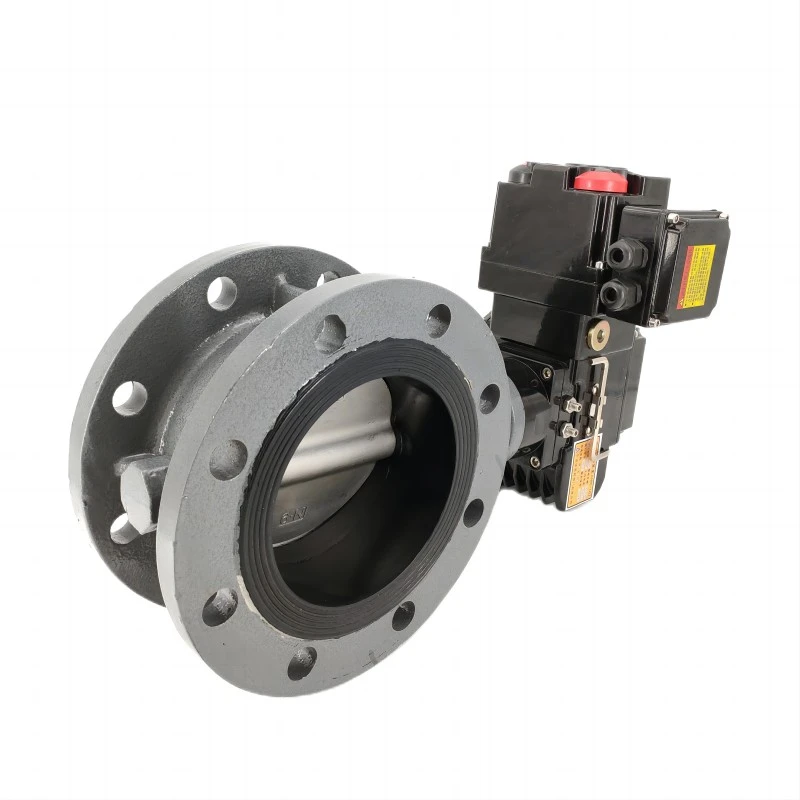

精密小型電動フランジバタフライバルブ

製品モデル	D941X-16Q
バルブ本体材質	ダクタイル鋳鉄/WCB/304/316L等
バルブプレート材質	304/316L/2507/1.4529/C958など
シール材	EPDM/NBR/PTFE/X7など
バルブステム材質	2r13/304/316など
圧力レベル	PN10、PN16、150LBなど
温度の使用	シール材の最高温度に応じて、200度以下で選択できます。
ドライブモード	小型でインテリジェントな電動アクチュエータ





1.電気モーション：

電動アクチュエータは、精密小型電動フランジ バタフライ バルブの主要コンポーネントです。制御システムはアクチュエータに信号を送信します。プロセスのニーズに応じて、この信号は手動で調整することも、自動的に生成することもできます。
電動アクチュエータは、電源を入れると電気エネルギーを機械的トルクに変換します。トルクは、バルブのステムからディスクに伝達されます。

2.ディスクの回転:



バルブ本体内では、ステムに取り付けられたディスクが回転します。バルブの位置は、ディスクの回転角度によって決まります。
バルブが完全に開いているときは、ディスクは流体の流れと平行に配置され、最大量の流体が通過できます。ディスクが完全に閉じているときは、ディスクが流体の流れに対して垂直になるため、流れがブロックされます。



3.流量調節：



電動アクチュエータは、ディスクを完全に開いた状態と閉じた状態の間で複数の角度に配置できる正確な制御を提供します。この機能により、流体の流れを正確に制御できます。
パイプライン システムのバルブは、特定の圧力、流量、またはその他の必要なパラメータを維持するように変更できます。



4.フランジ接続：



バルブのフランジ端は、パイプラインへの安定した安全な接続を保証します。フランジをパイプの対応するフランジにボルトで固定すると、強力で漏れのない接合部が作られます。
このタイプの接続は分解が簡単なので、定期的にメンテナンスや交換が必要なアプリケーションに最適です。



5.シール機構：



バルブが閉じているとき、ディスクはバルブ本体内の頑丈なシールに押し付けられます。この接触により、流体が通過するのを防ぐ密閉状態が実現します。
高圧の状況でも、高品質のシールを使用することで、長寿命と信頼性が保証されます。
