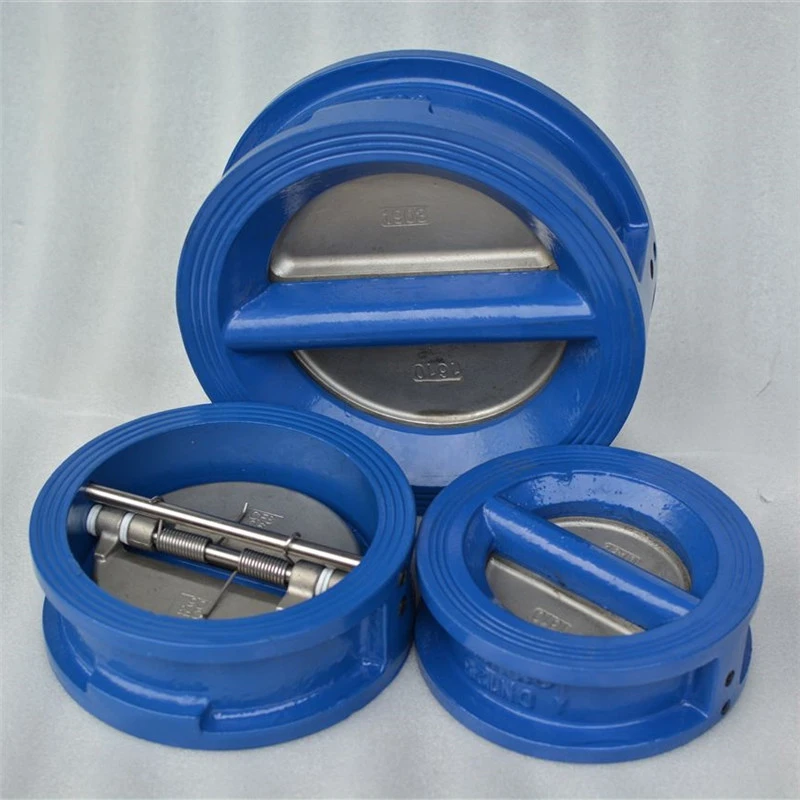

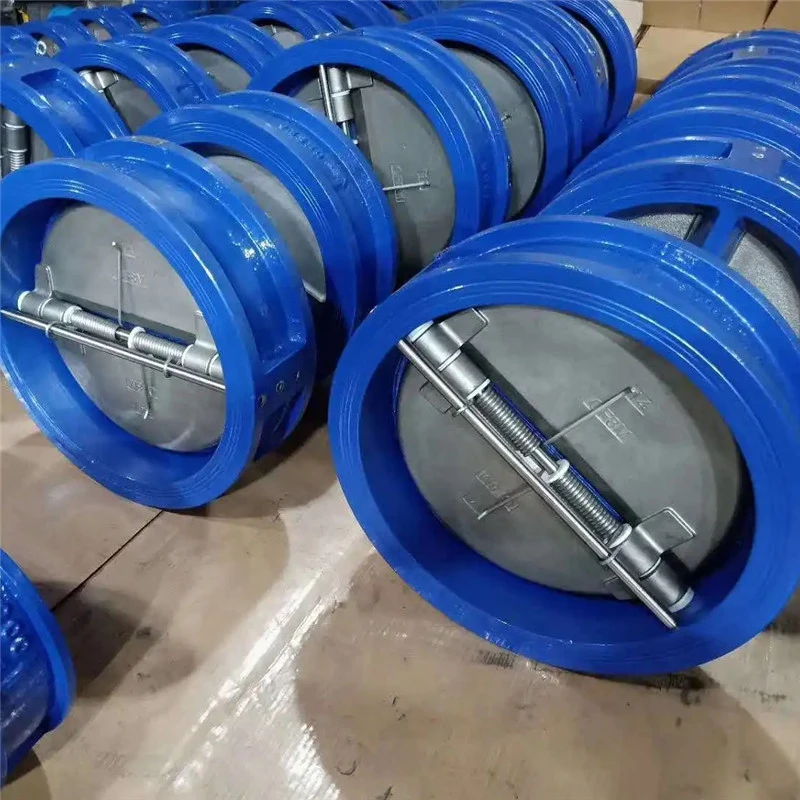

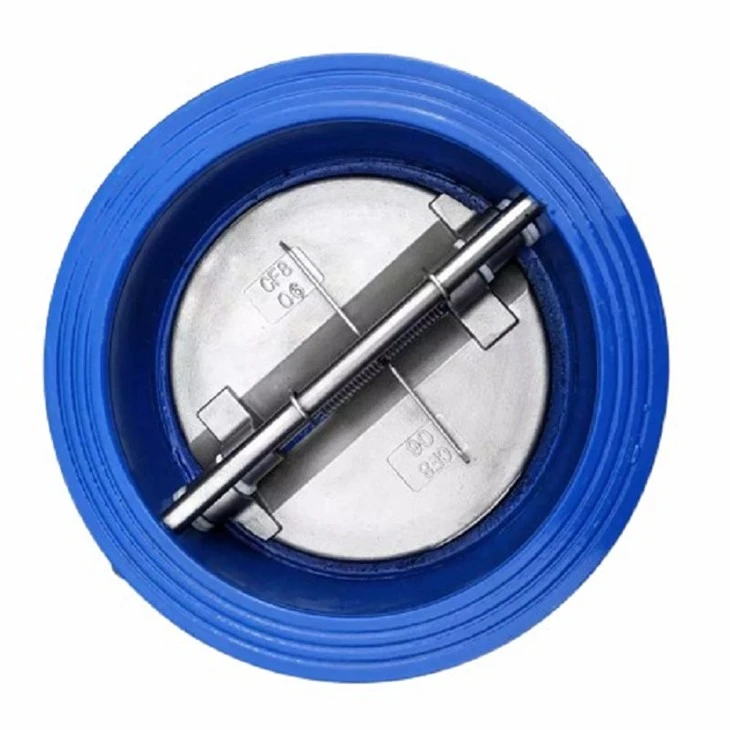

バタフライチェックバルブ

製品名: バタフライチェックバルブ
モデル: DH77X-16Q
寸法: DN50-DN600
接続方法: ウエハ
使用圧力: PN10 PN16 150LB
温度範囲: -10 度 -200 度









バタフライ逆止弁のディスクは円形で、弁座チャネルの軸の周りを回転します。 バルブ内部の流路が流線型になっているため、上昇型バタフライ逆止弁に比べて流路抵抗が小さくなります。 大口径で小流量、流量変化の少ない用途に適していますが、上昇下降形に比べてシール性が劣るため脈動流には不向きです。 バタフライチェックバルブはシングルディスク、ダブルディスク、マルチディスクの3種類に分かれます。 この3種類は、媒体の流れの停止や逆流時の油圧衝撃を防ぐため、主にバルブ径により分類されています。



バタフライチェックバルブ：弁体の作動形式に応じて2つのタイプに分けられます。

1. バルブディスクがバルブ本体の垂直中心線に沿ってスライドするチェックバルブ。 バタフライ逆止弁は水平パイプラインにのみ設置でき、弁体は高圧小径逆止弁のボールとして使用できます。 バタフライ逆止弁は、弁体形状が玉形弁（玉形弁と互換可能）と同じであるため、流体抵抗係数が比較的大きくなります。 構造は玉形弁と同様であり、弁本体および弁体は玉形弁と同じです。 バルブディスク上部とバルブカバー下部にはガイドスリーブが装備されています。 バルブディスクのガイドスリーブは、バルブディスクのガイドスリーブ内で自由に昇降できます。 媒体が下流側に流れると、媒体推力により弁体が開きます。 媒体の流れが止まると、弁体は自己垂直で弁座に着地し、媒体の逆流を防ぎます。 ストレートスルーバタフライチェックバルブの媒体入口および出口チャネルの方向は、バルブシートチャネルの方向に対して垂直です。 縦昇降逆止弁は弁座流路と同方向の中程度の入口流路と出口流路を持ち、ストレートスルータイプに比べて流路抵抗が小さく、流路抵抗が小さいため、直流逆止弁と比較して流量抵抗が小さくなります。

2. 弁座のピンの周りを回転するディスクを備えた逆止弁。 バタフライ逆止弁は構造が簡単なため、水平な配管にしか設置できず、シール性が悪くなります。





1. デザインは斬新で合理的で、構造は完璧で、重量は軽く、開閉は迅速です。

2.操作トルクが小さく、操作が便利、省力化、器用です。

3. 任意の位置に設置でき、メンテナンスが容易です。

4. シール交換が可能で、確実なシール性能で双方向シール、漏れゼロを実現します。

5. シーリング材は耐老化性、弱い耐食性、長寿命の特性を持っています。





1. 開閉が便利で早く、省力化でき、流体抵抗が小さいので頻繁に操作できます。

2. シンプルな構造、小型、軽量です。

3. 泥の輸送が可能で、パイプラインの口に溜まる液体が少なくなります。

4. 低圧力下でも良好なシール性が得られます。

5. 調整性能が良い。
