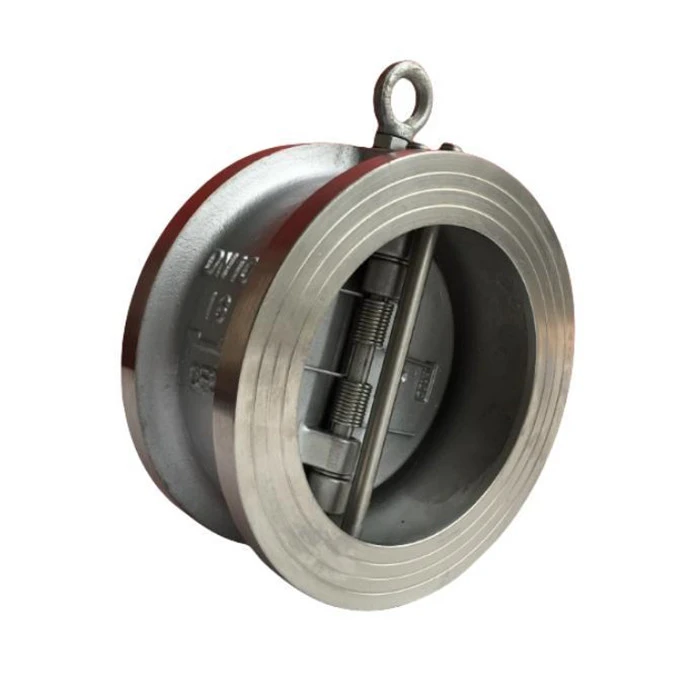

ステンレス製バタフライチェックバルブ

製品名: ステンレス鋼バタフライ逆止弁
モデル: DH77X-10/16P
寸法: DN40-DN1000
接続方法: ウエハ
作動圧力: PN16、PN10、150LB、5K、10K
温度範囲: -10 度 -100 度
コーティング: ANSI/AWWA C550 に準拠した融着エポキシコーティング





ステンレス製バタフライ逆止弁もスイングアクション逆止弁ですが、バネの作用で閉じる両皿弁です。 ボトムアップの流体がバルブディスクを押し開きます。 バルブは2つのフランジで挟み込むシンプルな構造で、小型・軽量です。

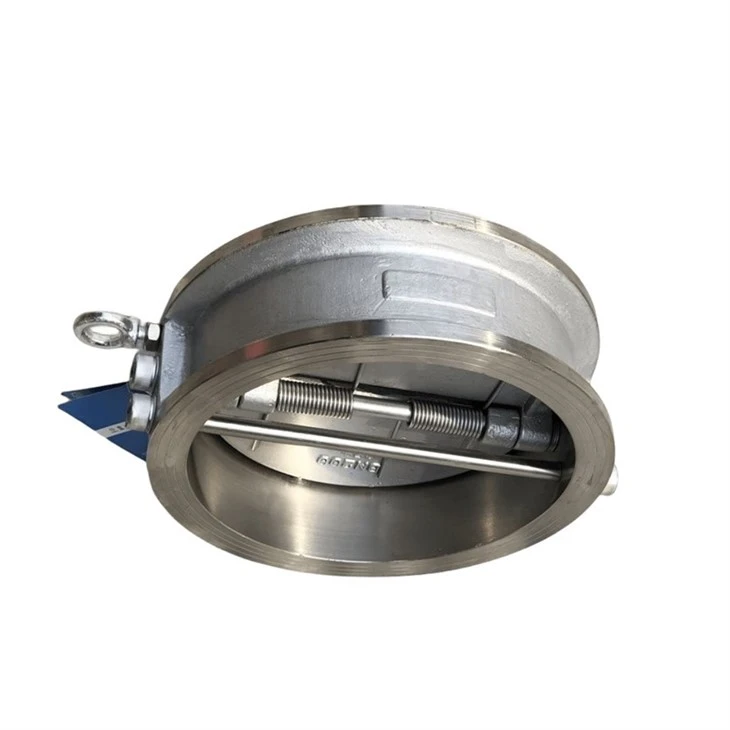

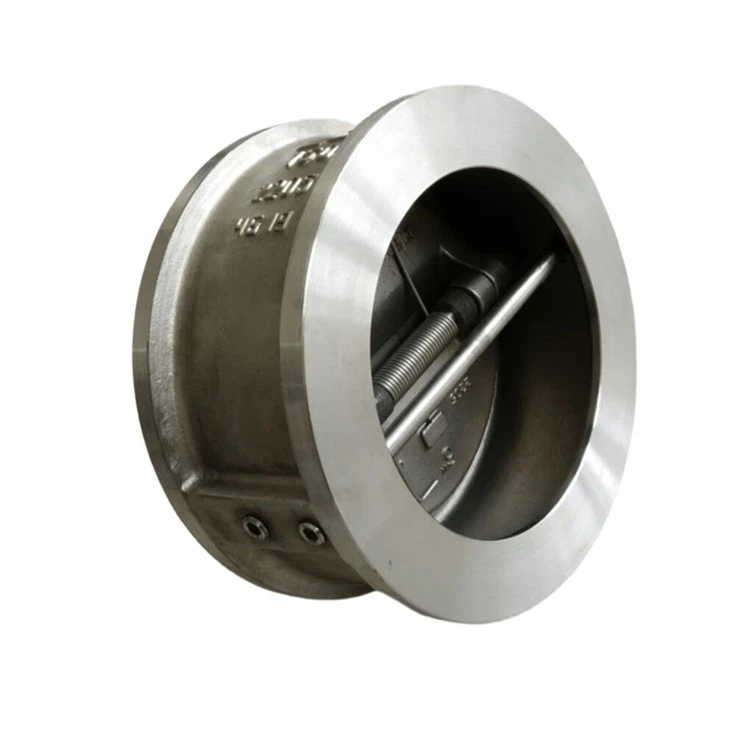

ステンレス鋼製バタフライ逆止弁には、バルブの貫通穴を横切るリブ シャフト上に配置された 2 つのバネ仕掛けの D 型ディスクが付いています。 この構造により弁体重心の移動距離が短くなります。 この構造により、同サイズの片板スイングチェックバルブと比較して、弁体の重量も50％軽量化されています。 バネ荷重を使用しているため、このバルブは逆流に対して非常に迅速に反応します。









1. ステンレス製バタフライチェックバルブのダブルディスク軽量構造により、シートのシール性と操作性がより効果的です。
2. ステンレス製バタフライチェックバルブのロングアームスプリング機能により、弁体は摩擦なく開閉し、スプリングが独立して弁体を閉じます（DN150以上）。
3. ステンレス鋼製バタフライチェックバルブのヒンジサポートスリーブは摩擦を軽減し、独立したバルブディスク（より大きな直径）によって停止するときのウォーターハンマー現象を最小限に抑えます。
4. 従来のスイング逆止弁と比較して、ステンレス鋼製バタフライ逆止弁は、より堅牢、軽量、小型、より効果的で、より安価な構造を備えています。 API 594の規格を満たしたバルブです。ほとんどのサイズで構造長は従来の1/4、重量は15～20％と軽量です。 したがって、価格もスイング逆止弁に比べて安価になります。 取り付けも簡単です。
5. ステンレス鋼製バタフライ逆止弁は、特殊な構造上の特徴も備えており、衝撃のない高性能逆止弁です。 これらの機能には、洗浄不要の開口部、ほとんどのバルブ サイズに独立したスプリング構造が装備されている、独立したディスク サポート システムが含まれます。 これらの機能の一部は逆止弁にはありません。 ダブルディスクバタフライチェックバルブは、上げ耳タイプのダブルフランジ拡張バルブ本体として設計することもできます。
