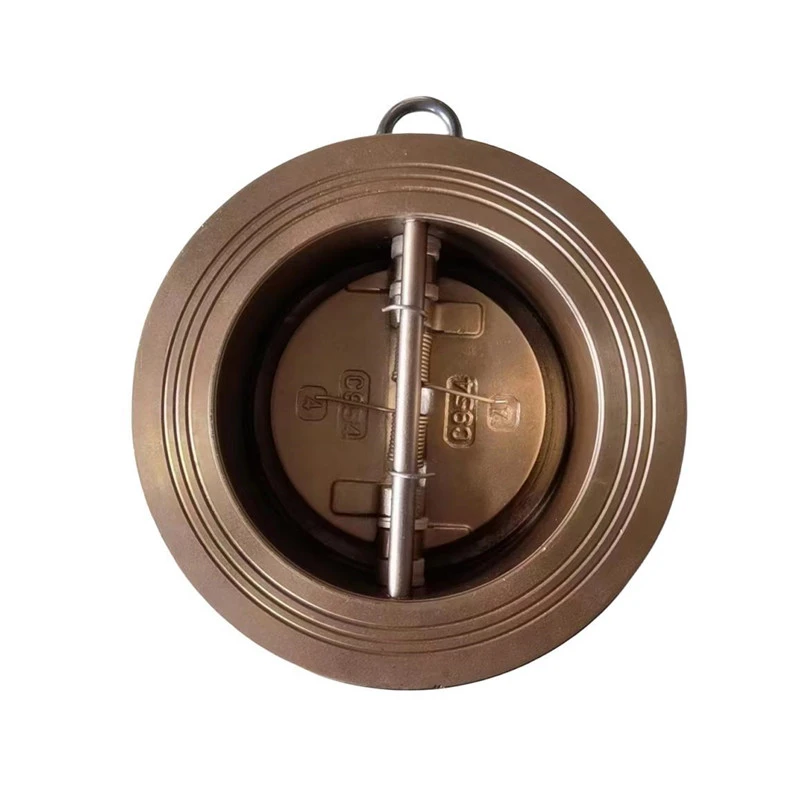

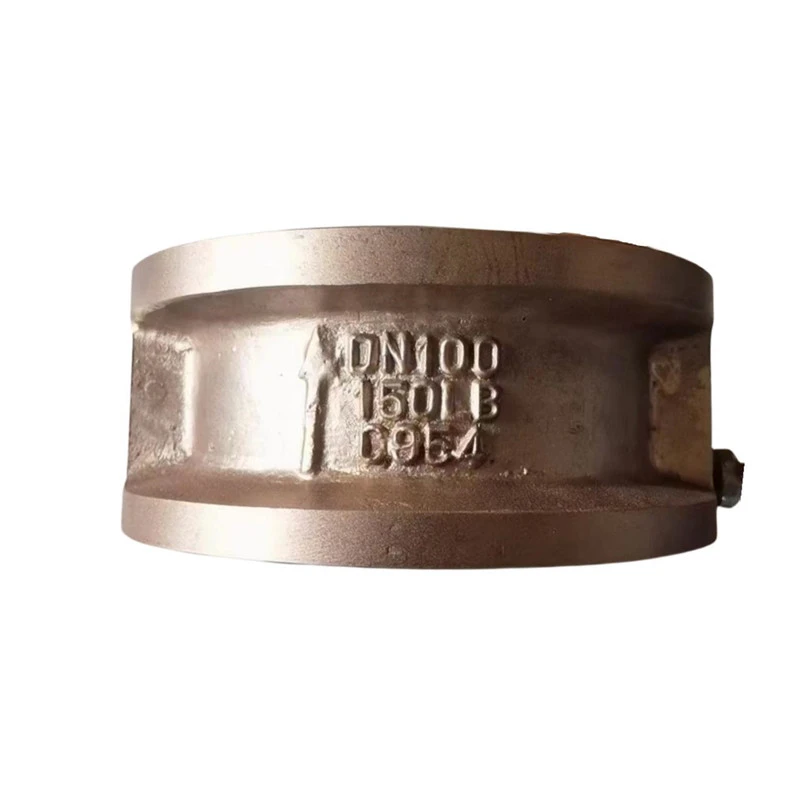

デュアルフラップチェックバルブ

製品名: デュアルフラップ逆止弁
モデル: DH77X-10/16T
寸法: DN40-DN1000
接続方法: ウエハ
作動圧力: PN16、PN10、150LB、5K、10K
温度範囲: -10 度 -100 度
コーティング: ANSI/AWWA C550 に準拠した融着エポキシコーティング





バタフライ逆止弁の構造図は非常にシンプルであり、他の逆止弁に比べて構造長も非常に短いです。 バタフライチェックバルブとも呼ばれるバタフライチェックバルブは、ウエハースタイルで接続されています。 バルブプレートは2枚の半円形のバタフライプレートで構成されており、バルブステムによって接続され、スプリングによって強制的にリセットされます。 バタフライ逆止弁の動作原理は次のとおりです。媒体がバルブ本体のチャネルを流れるとき、媒体の圧力はバネの力よりも大きくなり、2 つのバタフライ プレートが押し開かれ、バルブが開き、媒体が流れます。 媒体の流れが止まると、バネの力により 2 つのバタフライ プレートが強制的にリセットされ、バルブが閉じて媒体の逆流を防ぎます。 バタフライチェックバルブの構造図 バタフライチェックバルブはダブルディスクダブルディスクチェックバルブとも呼ばれ、そのシール面は耐摩耗性材料で作られたり、ゴムで裏打ちされたりすることができ、幅広い用途と信頼性の高いシールを備えています。 バタフライチェックバルブは手動操作を必要としない自動バルブです。 このタイプのバルブは通常、純粋なパイプラインだけでなく、工業用、環境用、水処理用、高層ビルの配管用に使用され、媒体の逆流を防ぎます。 媒体の逆流を防ぎます。









1. 小型、軽量、コンパクトな構造です。

2. バネのトルクにより自然に素早く閉まります。

3. 水平パイプラインと垂直パイプラインの両方に設置できます。

4.安全で信頼性の高いパフォーマンス、優れた耐干渉性能。

5. シール性能が優れたラインシールにより、静圧下での漏れゼロを実現できます。

6.ゴムとバルブ本体の間の接着強度が高く、使用中のバルブシートの脱落を効果的に防止できます。

7. 上下フランジおよびバルブボディ内壁には硬質膜防錆油を塗布し、噴霧後のゴム加硫工程における塗膜の損傷および二次劣化によるゴム弁座の劣化を防止します。高温。

8. バルブ本体はエポキシ樹脂粉末で作られており、強力な接着力と高い衝撃強度を備えています。

9. 上下のフランジは水線でシールされており、シール性が向上します。
