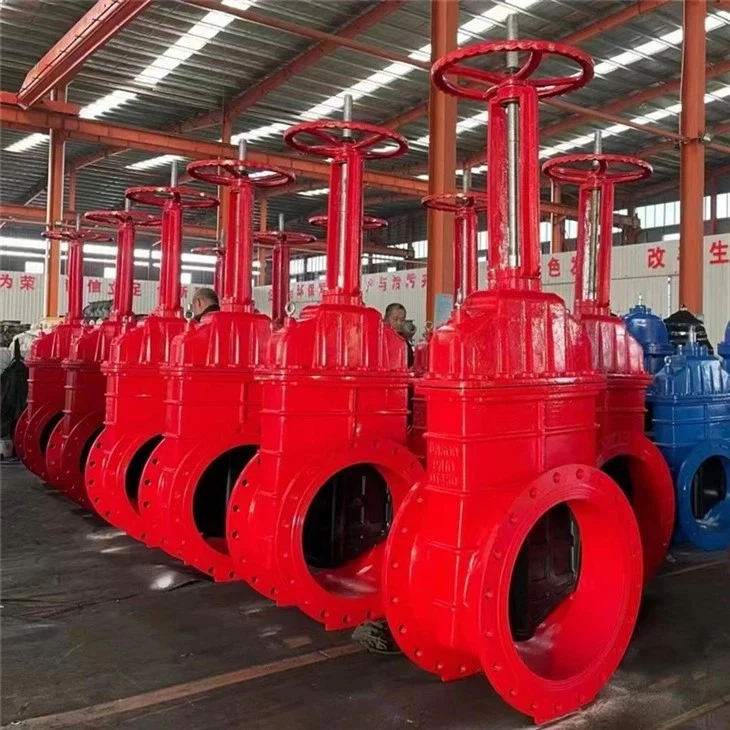

ウェッジ型ゲートバルブ
ウェッジ型ゲートバルブの専門メーカーです。
天津良発科技有限公司は天津市にあります。 研究開発、生産、販売を一貫して行う大手バルブ製造会社です。
私たちを選ぶ理由
厳格な生産管理
当社の製品は非常に高い基準に基づいて製造されています。 製品は ISO9001:2000 国際品質マネジメント システム認証、ISO 14001:2004 環境マネジメント システム認証、GB/T 28001-2001 労働安全衛生マネジメント システム認証に合格しています。
フルサポート
各種の優れた大型および中型の主要生産設備および主要な検査試験設備および機器を保有しています。 ご安心いただけるよう、販売前、製造、販売後のケアを含む総合的な技術サービスをご提供いたします。
豊富な経験
20年以上にわたってバルブ業界を深く耕してきた当社は、厳格な品質管理と行き届いた顧客サービスに専念しており、当社の経験豊富なスタッフがいつでもお客様の要件について話し合い、完全な顧客満足を保証します。
幅広い製品範囲
当社はバルブ製品を幅広く取り揃えております。 バタフライバルブ、高温高圧バルブ、ゲートバルブ、逆止弁、グローブバルブ、調整弁、ボールバルブ、給排水バルブ、マリンバルブ、APIバルブなどを取り揃え、さまざまな流体の流量制御に対応します。ニーズ。
ゴム製ウェッジ ゲート バルブは、その信頼性と効率的な性能により、さまざまな業界で重要なコンポーネントです。 これらのバルブは、シール目的でバルブシートに押し付けられるゴム製のくさび形のゲートを備えており、流体、ガス、その他の物質の流れを正確に制御します。
Ci 仕切弁は、パイプラインを通る流体の流れを制御するために使用される高効率のバルブです。 高圧、高温に耐える信頼性と耐久性に優れたバルブです。 このバルブは高度な技術を使用して設計されており、効率的なパフォーマンスと最小限のメンテナンスを保証します。
ゴム製ゲートバルブは、耐久性、信頼性、費用対効果が重要な考慮事項となる産業用途に最適です。 これらのバルブは、優れた流量制御機能を提供すると同時に、メンテナンスの必要性が低く、耐用年数が長いように設計されています。
ダクタイル鉄製仕切弁は、耐久性が高く汎用性の高いバルブで、さまざまな種類の産業および商業環境で一般的に使用されています。 このタイプのバルブは、腐食、機械的衝撃、摩耗に対する優れた耐性で知られており、さまざまな用途でエンジニアや請負業者の間で人気の選択肢となっています。
ダブルフランジゲートバルブは、石油・ガス、水処理、化学処理産業などのさまざまな産業で広く使用されています。 これらのバルブは、パイプラインを通る液体の流れを制御するのに非常に効率的です。 高圧や極端な温度に耐えられるように設計されており、さまざまな産業用途に最適です。
鋳鉄製ゲートバルブは、さまざまな産業用途で広く使用されている必須コンポーネントです。 耐久性が高く、耐摩耗性、耐腐食性、温度変化に対する優れた耐性を備えています。 これらのバルブは液体と気体の流れを制御するように設計されており、信頼性が高く漏れのない動作で知られています。
バタフライ逆止弁の構造図は非常にシンプルであり、他の逆止弁に比べて構造長も非常に短くなります。 バタフライチェックバルブとも呼ばれるバタフライチェックバルブは、ウエハースタイルで接続されています。 バルブプレートは2枚の半円形のバタフライプレートで構成されており、バルブステムによって接続され、スプリングによって強制的にリセットされます。
ステンレス鋼ウエハーバタフライバルブは、さまざまな産業用途に不可欠なコンポーネントです。 高品質のステンレス鋼を使用しており、耐久性、耐腐食性が高く、過酷な環境での使用に適しています。 このバルブは、流体、ガス、その他の物質の流れを調整および制御し、プロセスがスムーズかつ効率的に実行されるように設計されています。
ウェッジタイプゲートバルブは、パイプラインの遮断装置として使用されるバルブの一種です。 閉鎖要素としてくさび形のゲートを使用するため、「くさび」バルブと呼ばれます。 ゲートは通常金属でできており、バルブ本体内の 2 つの平行なシートの間にしっかりとフィットするように設計されています。 ゲートが完全に開くと、ゲートはバルブ本体内に引き込まれ、バルブを通る流れが制限されなくなります。 バルブを閉じるには、ゲートをシートの間で押し下げて密閉し、流れを遮断します。 ウェッジ タイプのゲート バルブは、石油およびガスのパイプライン、水処理プラント、発電所、さまざまな工業プロセスなど、厳密な遮断が必要な用途でよく使用されます。 これらは、堅牢な構造、高圧能力、および幅広い流体を処理できることで知られています。
ウェッジタイプゲートバルブの特長
コンパクトなデザイン:ウェッジゲートバルブはシンプルかつコンパクトな構造で、優れた剛性により高圧環境下でも安定した作動を実現します。 流路設計は滑らかで、流体抵抗を効果的に低減します。
優れた剛性：ウェッジゲートバルブは剛性に優れ、高圧高温環境下でも安定した作動を可能にし、変形や破損に強く、シール性と作動の安全性を確保します。
スムーズな流路:バルブの内部通路設計は合理化されており、流体抵抗と圧力損失を低減し、パイプラインシステムの流れ効率を高め、エネルギー消費を削減します。
シール面の材質:ウェッジゲートバルブは、手動、空気圧、電動、ギアトランスミッションなどのさまざまな駆動モードを提供し、さまざまな場面やニーズに対応します。 現場での手動運転、遠隔自動制御、精密な調整が必要なシーンなど、最適な運転方法が見つかります。
複数の構造形式:ウェッジゲートバルブには、弾性ウェッジシングルゲートや剛性ウェッジシングルゲートなど、さまざまな構造形式があります。 これらの異なる構造形態により、バルブはさまざまな作動圧力と流量要件に適応できます。 高圧・大流量でも、低圧・小流量でも最適な性能を発揮する適切な構造形状を見つけることができます。
ウェッジタイプゲートバルブの種類
ライジングステムシングルウェッジゲートバルブ
ライジングステムウェッジ型シングルゲートバルブのバルブステムの一端には台形の伝達ネジが設けられており、バルブステムとゲートはT字溝を介して吊り下げられています。 バルブカバーの上部にはバルブステムナットが固定されており、バルブステムナットの外側にハンドルが取り付けられています。 ハンドルホイールを反時計回りに回転させると、バルブステムがゲートプレートを押し上げ、バルブが開きます。 ハンドホイールを時計回りに回転させると、バルブステムが下降し、最終的にゲートプレートに食い込み、バルブが閉じます。
ノンライジングステムシングルウェッジゲートバルブ
コンシールドステムウェッジタイプのシングルゲートバルブのウェッジゲートの中央に貫通穴があります。 非シール面の両側のガイド溝はバルブ本体のガイドリブと協働してガイド装置を形成します。 ゲートプレート上部の溝には台形ネジを備えたバルブステムナットが装備されており、バルブステム下端の台形ネジと伝達ペアを形成し、上部に取り付けられたハンドルによって操作されます。バルブステムの。
パージゲートバルブ
ウェッジタイプの高温パージゲートバルブは、通常のウェッジタイプのシングルゲートゲートバルブをベースに作成されています。 バルブ本体とバルブカバーにパージ装置を追加しました。 パージ装置から高圧水または蒸気を噴射し、コーキングや粒状粒子の発生を防ぎます。 媒体のパイプラインとバルブは洗浄およびフラッシュされ、パイプラインとバルブ内の不純物が除去されます。これにより、利便性、時間の節約などの利点があり、システムの耐用年数が効果的に延長されます。 水、蒸気、排ガス、油、ミスト、粉末、粒状、その他の媒体を含むパイプラインの開閉装置としての使用に適しています。 これは、パイプラインの開閉、清掃を行う石油化学産業の石油輸送および接触分解ユニットに特に適しています。
ウェッジタイプゲートバルブの構成部品
体
ウェッジタイプゲートバルブの本体はバルブの主要部分です。 バルブの他のすべての部品が含まれるのはアウター ケーシングです。 本体は通常、鋳鉄、青銅、またはステンレス鋼で作られています。 高圧と高温に耐えるように設計されており、通常はパイプラインにボルトまたはフランジで固定されます。
シート
シートは、ゲートとバルブ本体の間にシールを提供するバルブの一部です。 シートは通常、ゴムやテフロンなどの弾性のある素材で作られています。 シートは、ゲートが閉じた位置にあるときに密閉性を提供するように設計されています。
バルブ軸
バルブステムは、ゲートをアクチュエーターに接続するロッドです。 バルブステムは通常ステンレス鋼でできており、ゲートに接続するために底部にネジが切られています。 バルブステムの上部はボンネットを貫通してアクチュエーターに接続されています。
ボンネット
ボンネットは、バルブステムとパッキングランドを囲むためにボディの上部に配置されるカバーです。 ボンネットは通常、ボディにボルトで固定されており、バルブステムにアクセスするために取り外すことができます。 ボンネットは、高圧や高温にも耐えられるように設計されています。
ウェッジゲート
ウェッジ ゲートは、ウェッジ ゲート バルブの中心コンポーネントです。 くさび形で、バルブ本体内で垂直に上下するように設計されており、流体のオンオフの流れを制御します。 ゲートは通常、長期使用における安定性と信頼性を確保するために、耐摩耗性と耐腐食性の材料で作られています。
アクチュエーター
アクチュエーターはゲートを上げ下げするための機構です。 ゲート バルブで一般的に使用されるアクチュエータには、手動と自動の 2 種類があります。 手動アクチュエータは通常、手動のホイールまたはレバーですが、自動アクチュエータは通常、電気または油圧モータです。
弾性ウェッジゲートバルブ vs 剛性ウェッジゲートバルブ
弾性ウェッジ
弾性クサビの特徴は、構造が簡単でシールが確実であり、媒体温度が変化してもクサビが入りにくいことです。 ウェッジ角度に対する加工精度の要件は比較的低いです。 弾性ウェッジプレートを使用するゲートバルブの場合、ウェッジの弾性変形範囲を超えないように、閉トルクが大きすぎてはなりません。 したがって、バルブにはウェッジのストロークを制御するためのリミット機構が装備されている必要があります。
弾性ゲートウェッジ構造により、さまざまな圧力、温度の中・小口径のゲートバルブに適しています。 媒体には、固体粒子がウェッジの環状溝に蓄積してその弾性変形能力に影響を与えるのを防ぐために、あまり多くの固体粒子が含まれていてはなりません。
リジッドウェッジ
剛性ウェッジは一体型の固体構造であるため、パイプラインの負荷や熱変動によって生じるバルブ シートのアライメントの変化を補償することができません。 シール面両側のくさび半角の加工精度が非常に高く、製造やメンテナンスが困難です。 動作中、シールペアは磨耗しやすく、温度が変化するとウェッジが簡単に押し込まれます。
ウェッジ タイプのリジッド ゲート バルブは最も経済的であり、一般に低圧および温度の条件に適していると考えられており、DN50 (NPS2) までのほぼすべての小型ゲート バルブはウェッジ タイプのリジッド ゲート プレートを使用します。
ウェッジタイプゲートバルブの応用
石油・ガス産業
ウェッジ タイプのゲート バルブは、高圧および高温の流体を処理できるため、石油およびガス産業で広く使用されています。 これらはパイプライン、製油所、石油掘削装置でよく使用されます。 ウェッジ タイプのゲート バルブは、危険な高圧環境での漏れを防ぐために不可欠な優れたシール機能により、他のタイプのバルブよりも好まれます。
水処理プラント
ウェッジ タイプのゲート バルブは、パイプラインを通る水の流れを制御するために水処理プラントで使用されます。 また、下水処理場でも廃水の流れを制御するために使用されます。 水処理プラントで使用されるゲートバルブは、腐食や侵食に強い材料で作られていることがよくあります。
発電
ウェッジ型ゲートバルブは、原子力発電所、火力発電所、水力発電所などの発電設備で使用されています。 これらは、発電するさまざまなシステムを通る水、蒸気、その他の気体や液体の流れを制御するために使用されます。
化学工業
ウェッジ タイプのゲート バルブは、腐食性および研磨性の化学物質を処理できるため、化学処理プラントで使用されます。 これらは、パイプライン、反応器、その他の処理装置を通るこれらの材料の流れを制御する信頼性の高い安全な方法を提供します。
漏れがないか確認してください
バルブ本体、グランド、ステムに漏れの兆候がないか定期的に検査してください。 漏れがあるとバルブが誤動作し、より重大な問題が発生する可能性があります。 漏れに気付いた場合は、バルブパッキンを締めるか、必要に応じて交換してください。
バルブに注油する
ゲートバルブには定期的に潤滑する必要がある嵌合面があります。 バルブの開閉をスムーズにするために、ステムとパッキングランドに潤滑剤を塗布してください。 過剰な潤滑は、バルブがきつくなりすぎたり、パッキンが吹き飛んだりする可能性があるため、避けてください。
コンポーネントをきれいにする
汚れや破片が時間の経過とともにバルブコンポーネントに蓄積し、誤動作を引き起こす可能性があります。 バルブ本体、ゲート、ステムを定期的に掃除して、蓄積した汚れや破片を取り除きます。 バルブを損傷しない非研磨性クリーナーを使用してください。
バルブをテストする
バルブの開閉が不十分な場合、液体やガスが漏れ、破損やケガの原因となることがあります。 バルブを定期的にテストして、正しく動作することを確認してください。 バルブを数回開閉し、異常な音がないか聞いてください。
適切に設置されていることを確認してください
ゲートバルブが正しく機能するには、ゲートバルブを正しく取り付ける必要があります。 指示に従い、バルブが正しい方向に取り付けられていることを確認してください。 取り付けが不適切な場合、バルブが故障したり、漏れが発生したりする可能性があります。
認証
私たちの工場
会社は総面積 3,000 平方メートル以上を占めています。 従業員数は50人以上で、各種の優れた大型・中型の主要生産設備と主要な検査・試験設備や機器が揃っています。
ウェッジタイプゲートバルブに関する究極の FAQ ガイド
Q：ウェッジタイプゲートバルブとは何ですか？
Q: ウェッジゲートバルブの利点は何ですか?
Q: ウェッジ ゲート バルブは高圧用途に適していますか?
Q: ウェッジゲートバルブは液体と気体の両方に使用できますか?
Q: ウェッジゲートバルブの制限は何ですか?
Q: ウェッジ ゲート バルブは流れの絞りに適していますか?
Q: ウェッジ ゲート バルブは通常どのような材料で作られていますか?
Q：ウェッジゲートバルブのシール機構はどのようなものですか？
Q: ウェッジ ゲート バルブは双方向の流量制御を提供できますか?
Q: ウェッジ ゲート バルブは研磨性流体に適していますか?
Q: ウェッジ ゲート バルブのメンテナンスはどのように行うのですか?
Q: ウェッジ ゲート バルブに漏れが発生した場合、修理できますか?
Q: ウェッジ ゲート バルブの一般的な動作温度範囲はどれくらいですか?
Q: ウェッジ ゲート バルブの一般的な圧力定格はどれくらいですか?
Q: ウェッジ ゲート バルブは地下用途に適していますか?
Q: ウェッジゲートバルブは自動化できますか?
Q: ウェッジゲートバルブの一般的な寿命はどれくらいですか?
Q: ウェッジ ゲート バルブは高温用途で使用できますか?
Q: ウェッジ ゲート バルブは高粘度流体の用途に適していますか?
Q: アプリケーションに適したウェッジ ゲート バルブを選択するにはどうすればよいですか?
